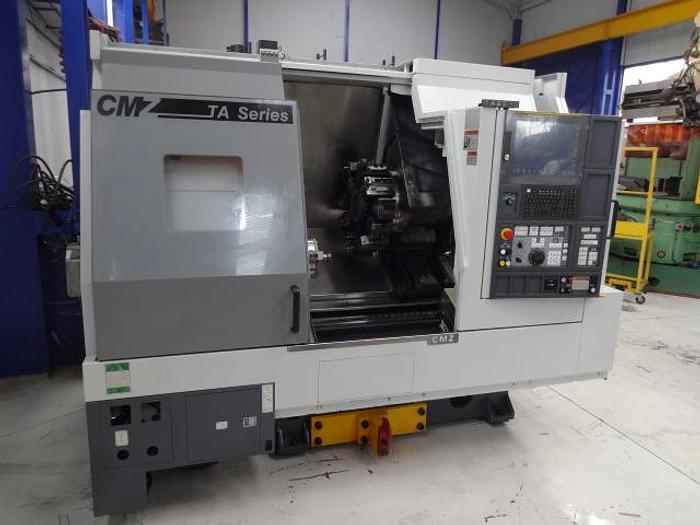

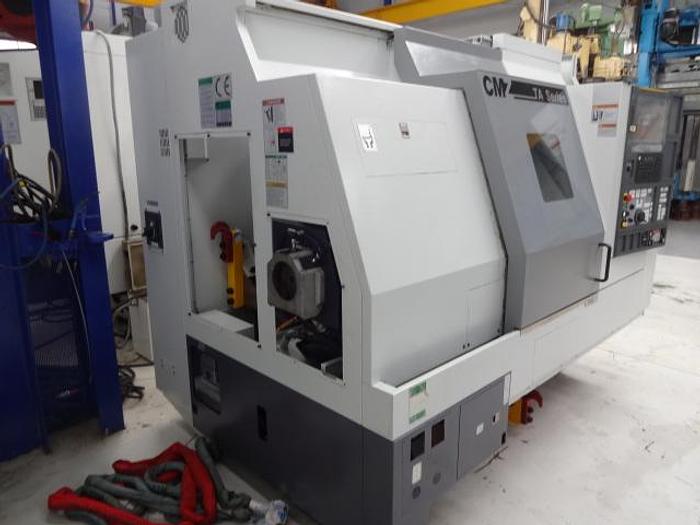

Tour CN CMZ type TA20Y

Tour à commande numérique 4 axes

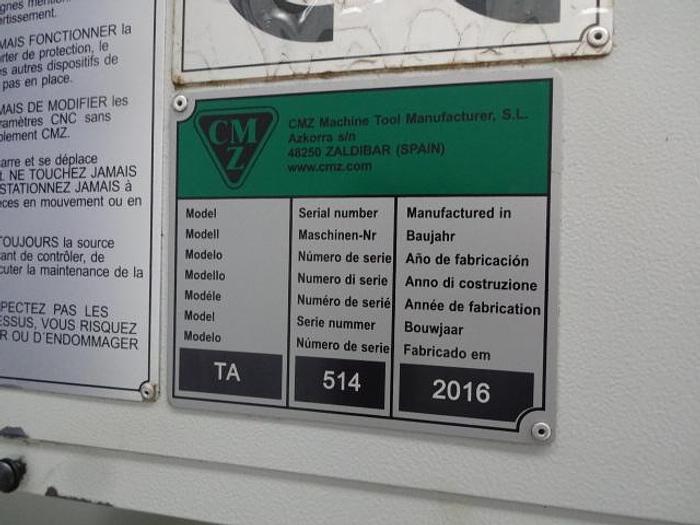

Marque CMZ

Type TA20Y

Année 2016

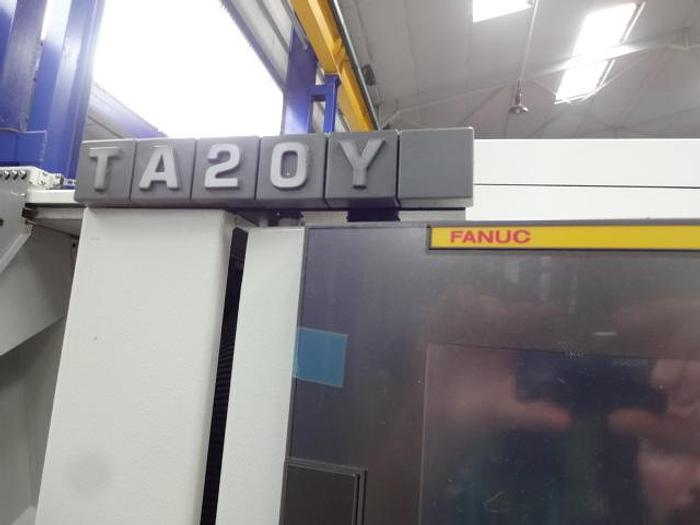

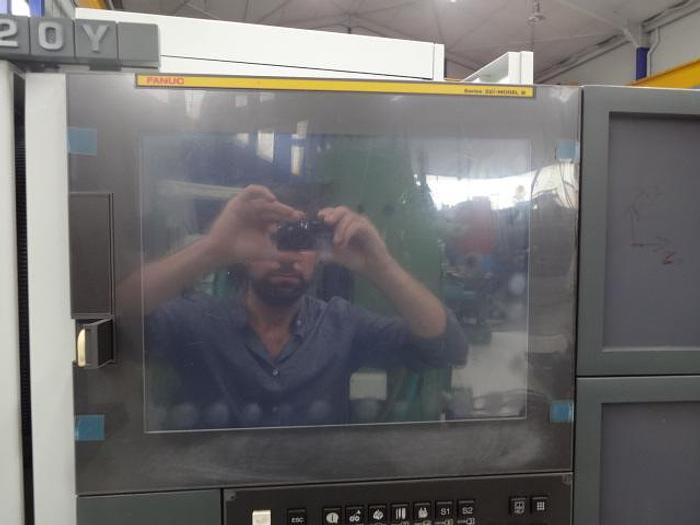

CN Fanuc 32i

Axe C, outils tournants et axe Y

Diamètre de tournage maxi (diamètre utile) 460 mm

Course axe X = 310 mm

Course axe Z = 640 mm

Course axe Y = + 70 - 50 mm

Vitesse de rotation broche 4500 tr/min maxi

Puissance de broche maxi 14 kW

Rapides sur X et Z = 30 m/min

Rapides sur axe Y 15 m/min

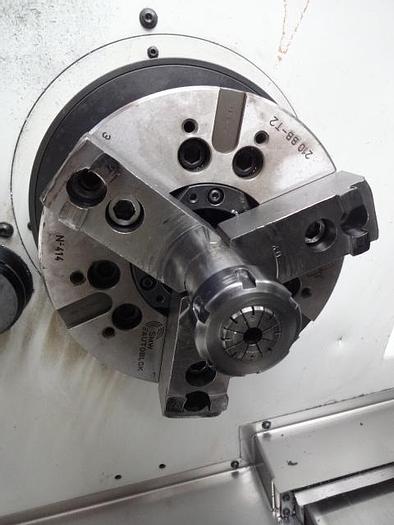

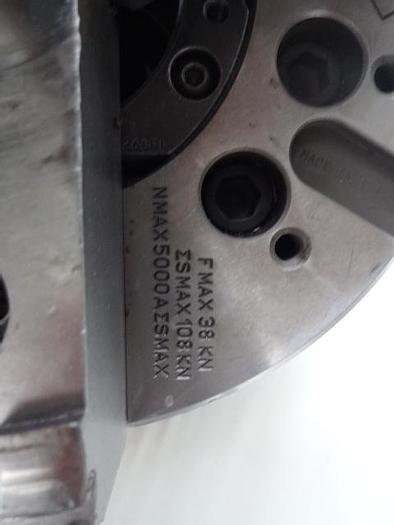

Mandrin auto hydraulique SMW Autoblock 210 BB-T2 - diam 210 mm

Nez de broche ASA 6’’ A2

Alésage de broche 61 mm / passage de barre 52 mm

Couple à la broche 292 Nm (maxi) et 153 Nm (S6-40%)

Tourelle 12 positions avec capacité de 12 outils motorisés (outils tournants)

Vitesse de rotation outils tournants 12000 tr/min, puissance 11,3 kW / 8,1 kW

Equipé d’un convoyeur à copeaux et de 12 porte-outils de tournage et de fraisage

4-axis CNC lathe

Make CMZ

Type TA20Y

Year 2016

CNC Fanuc 32i

Equipped with C-axis, driven tools (live tooling) and Y-axis

Max. turning diameter 460 mm

X-travel = 310 mm

Z-travel = 640 mm

Y-travel = + 70 - 50 mm

Max. spindle speed 4500 RPM

Max. spindle power 14 kW

Rapids on X and Z axis = 30 m/min

Rapids on Y-axis 15 m/min

Hydraulic auto chuck SMW Autoblock 210 BB-T2 – dia. 210 mm

Spindle noise ASA 6’’ A2

Spindle bore 61 mm / Bar capacity 52 mm

Max. spindle torque 292 Nm and 153 Nm in S6-40%

Auto turret with 12 positions and milling capacity on 12 driven tools

Live milling speed 12000 RPM, power 11,3 kW / 8,1 kW

Equipped with one chip conveyor and 12 tool holders for turning and milling
