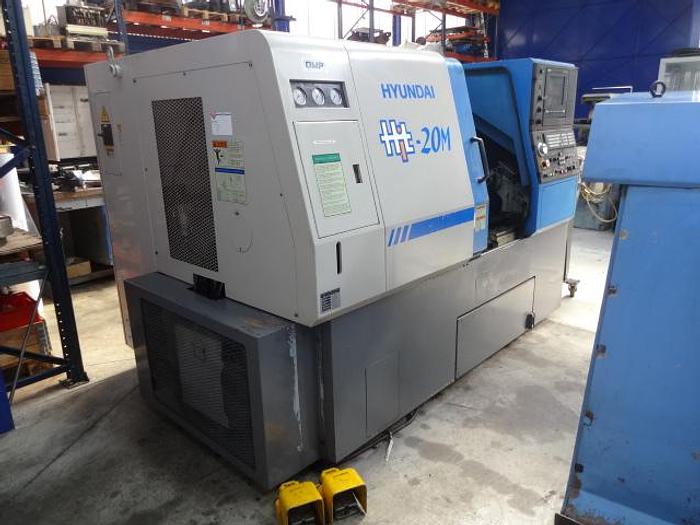

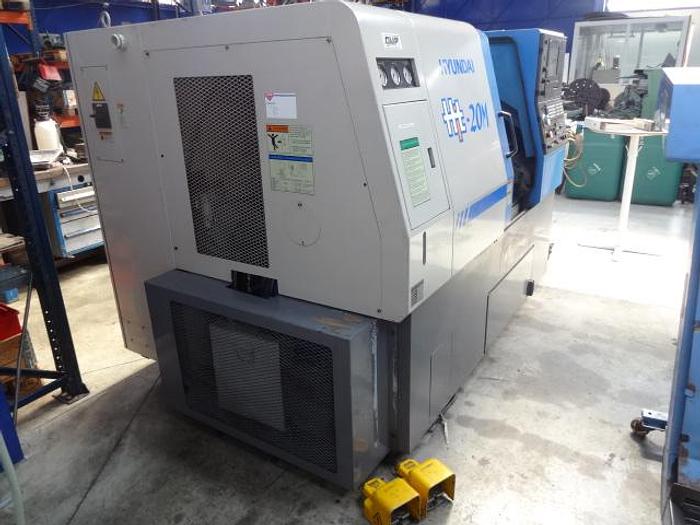

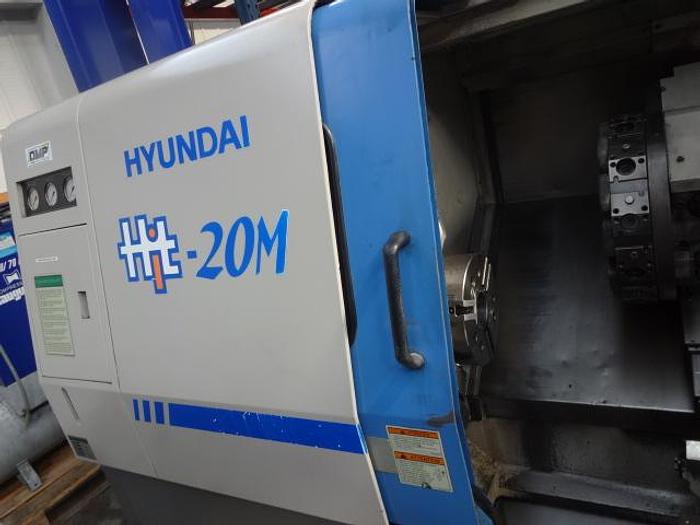

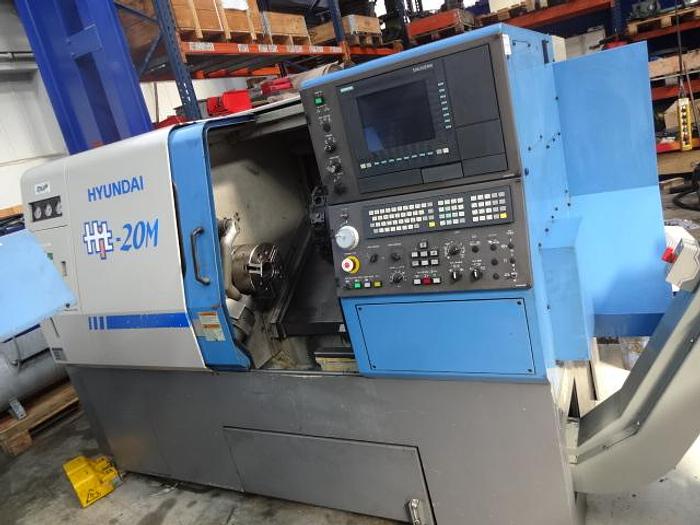

Hyundai HIT-20M

Tour à commande numérique 3 axes

Marque Hyundai

Type HIT-20 M

Année 2001

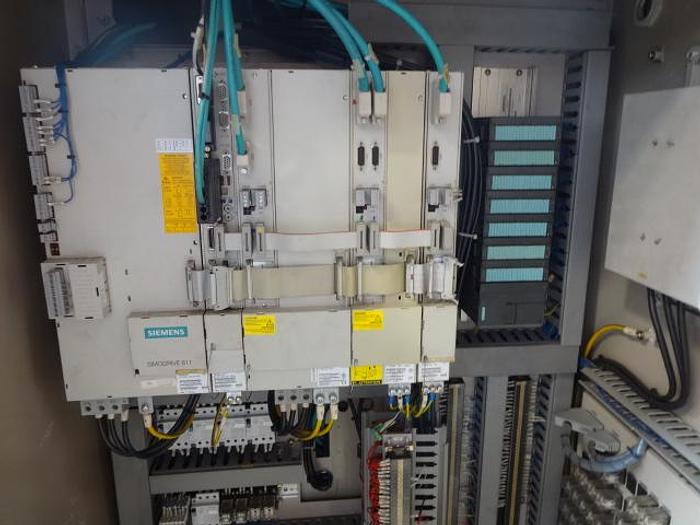

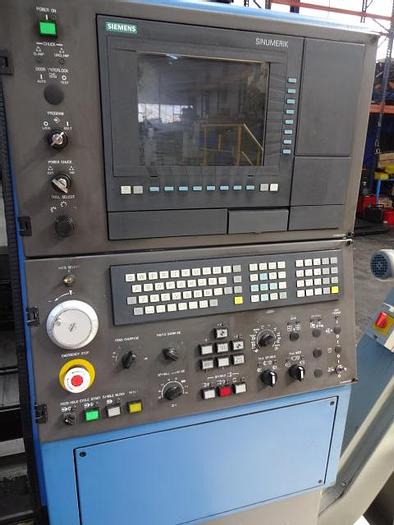

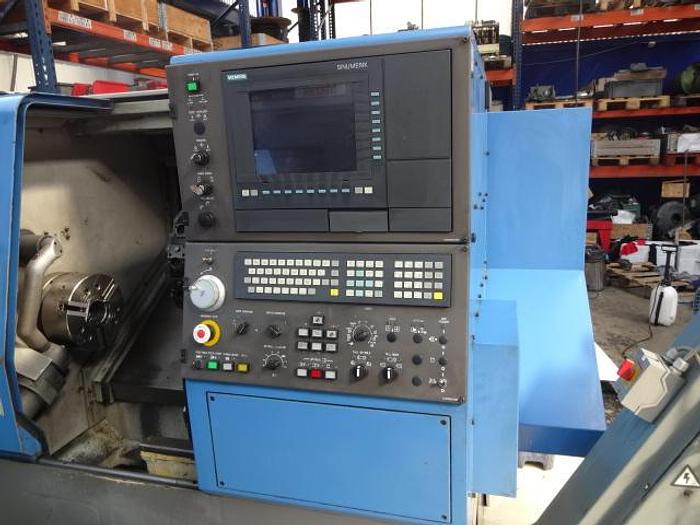

CN Siemens 840D ou 828

Axe C et outils tournants pour fraisage

Diamètre de tournage maxi (diamètre utile) 294 mm

Diamètre maxi admissible en rotation 620 mm et 594 mm sur le banc

Longueur de tournage maxi 480 mm

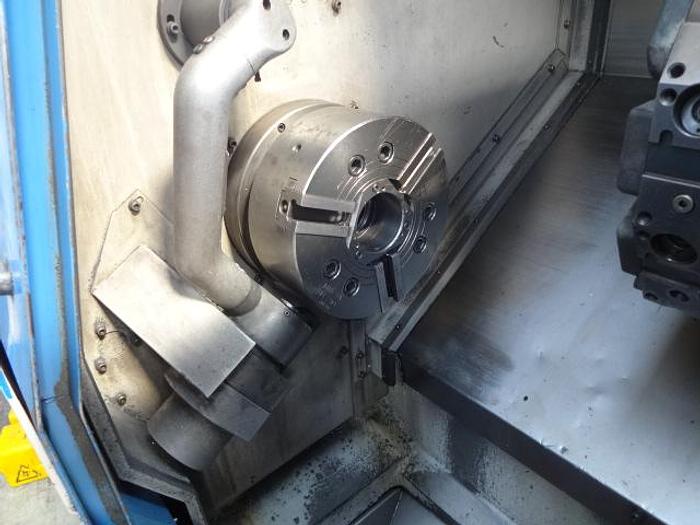

Mandrin auto hydraulique Kitagawa diam 250 mm

Alésage de broche 80 mm / Passage de barre 70 mm

Vitesse de rotation broche 5 à 4000 tr/min

Puissance moteur broche 18,5 kW

Couple à la broche 353 Nm (maxi)

Nez de broche A2 - 8’’

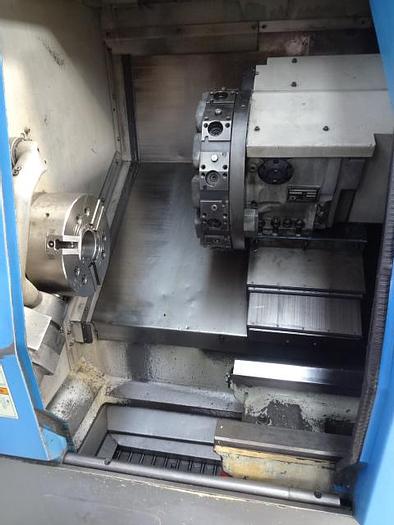

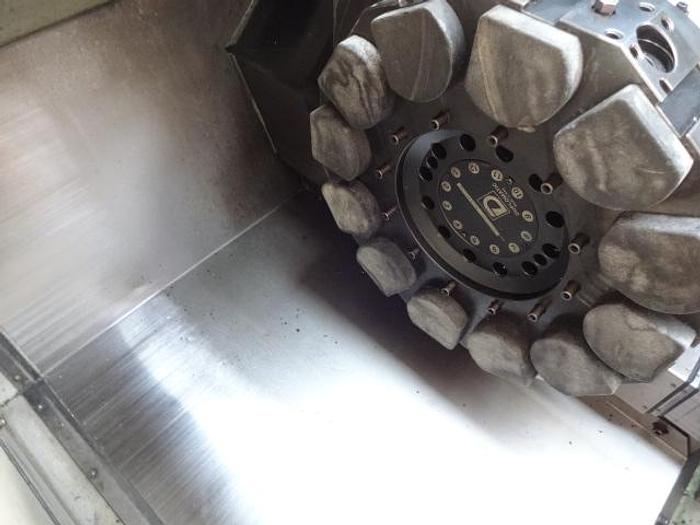

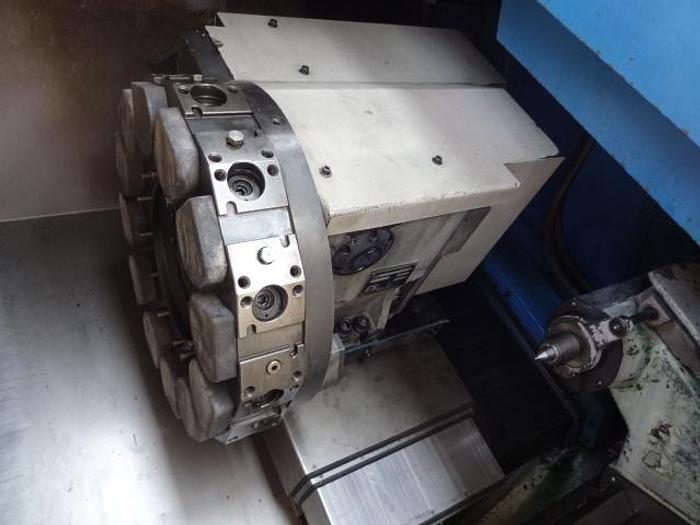

Tourelle 12 positions VDI avec outils motorisés (outils tournants)

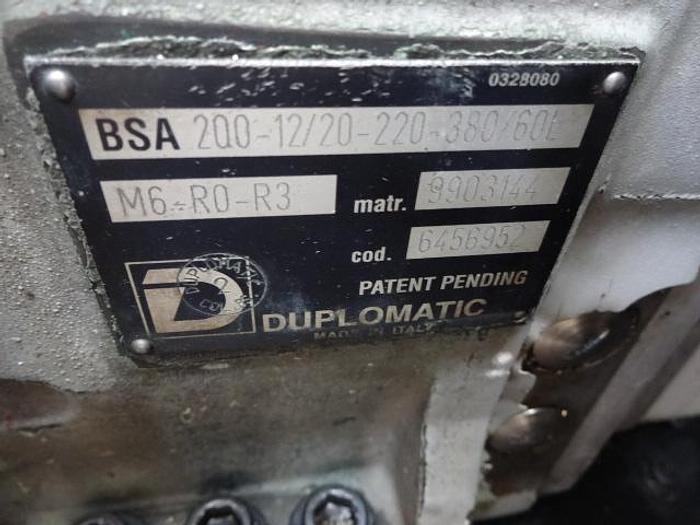

Tourelle marque Duplomatic type BSA 200

Vitesse de rotation outils tournants 30 à 3000 tr/min, puissance 4,1 kW

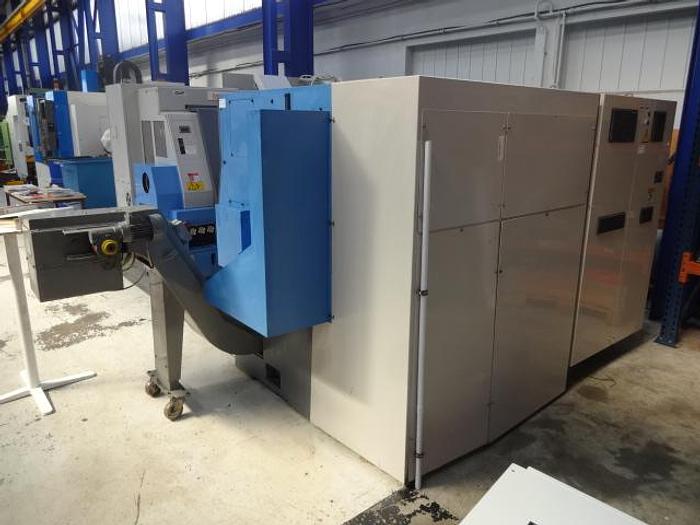

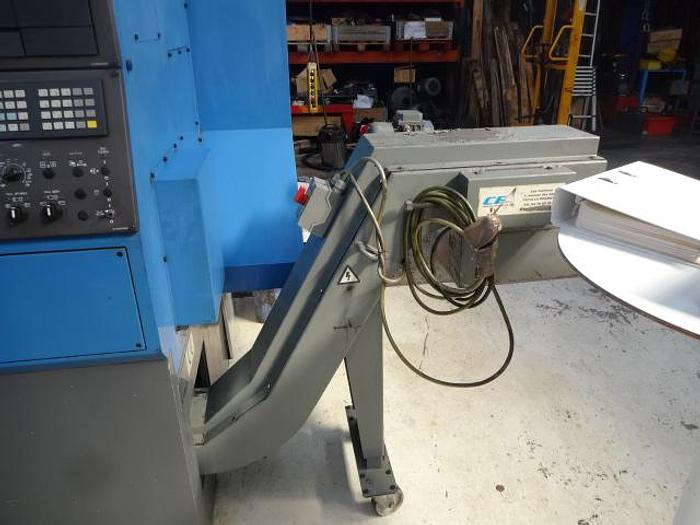

Equipé d’un convoyeur à copeaux

Puissance totale requise 46,5 KVA

Poids machine 4600 kg

3-axis CNC lathe

Make Hyundai

Type HIT-20 M

Year 2001

CNC Siemens

Equipped with C-axis and live tooling (driven tools) for milling

Max. turning diameter 294 mm

Max. turning length maxi 480 mm

Hydraulic auto chuck Kitagawa diam 250 mm

Spindle bore 80 mm / Bar diameter 70 mm

Spindle speeds 5 to 4000 RPM

Spindle motor power 18,5 kW

Spindle torque 353 Nm (maxi)

Spindle noise A2 - 8’’

Auto turret VDI with 12 positions with milling capacity (driven tools – live milling)

Turret make Duplomatic type BSA 200

Live milling speed 30 to 3000 RPM and power 4 kW

Equipped with one chip conveyor

Total required power supply 46,5 KVA

Machine weight 4600 kg
