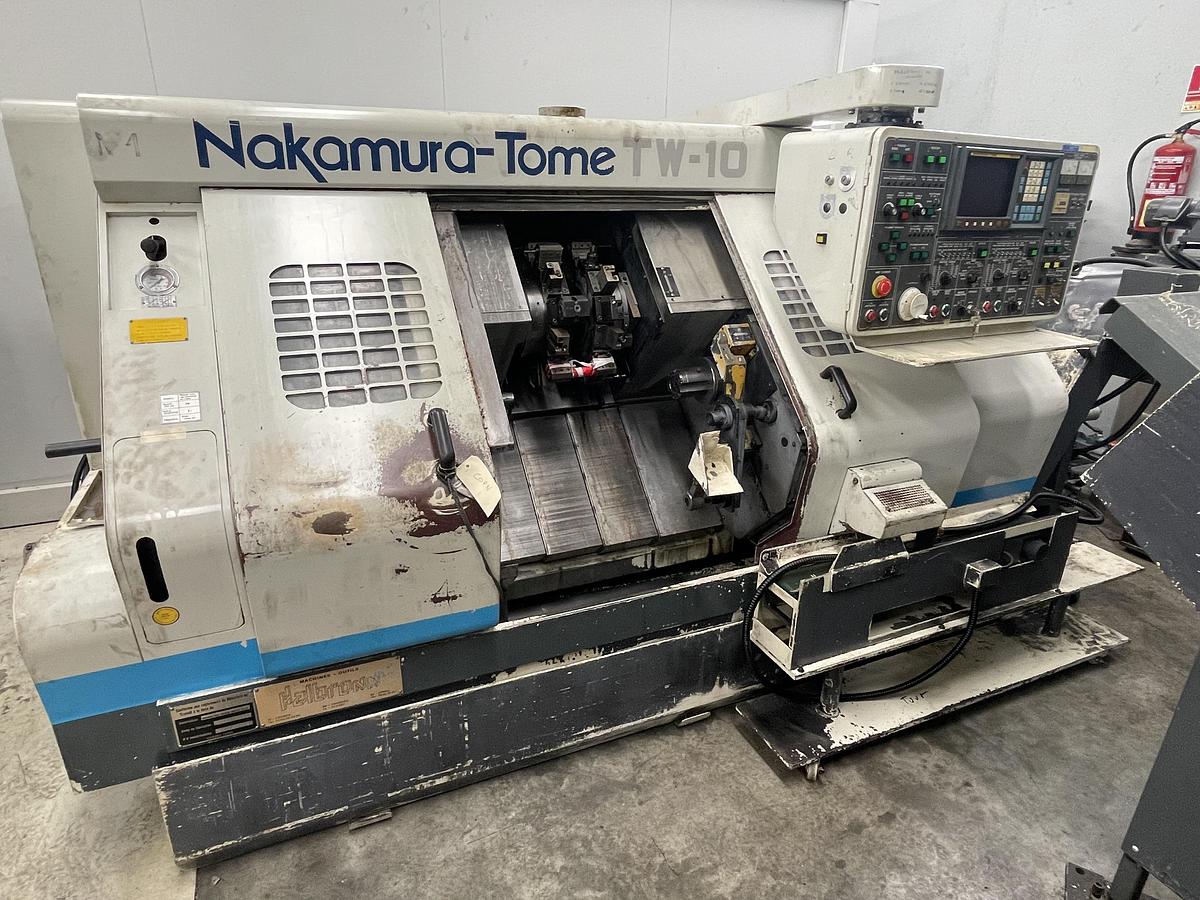

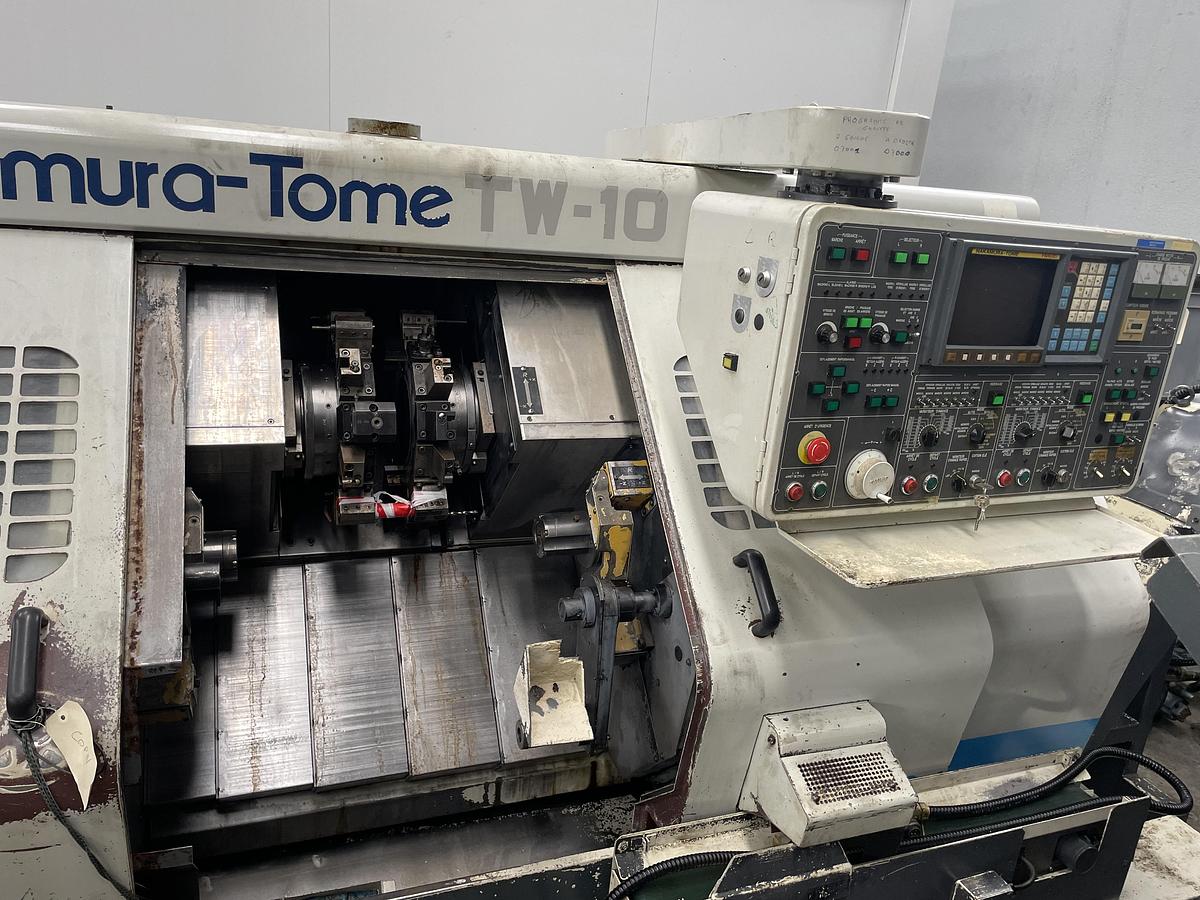

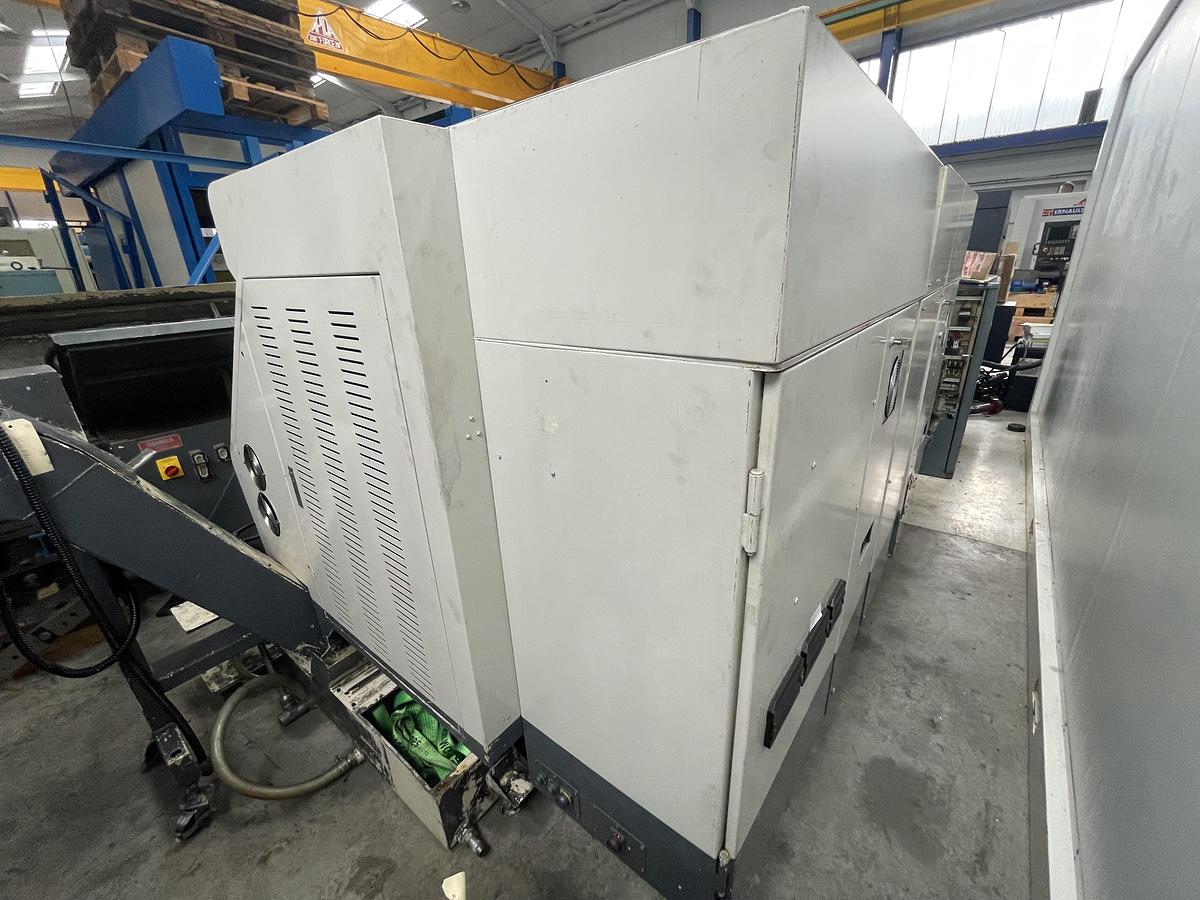

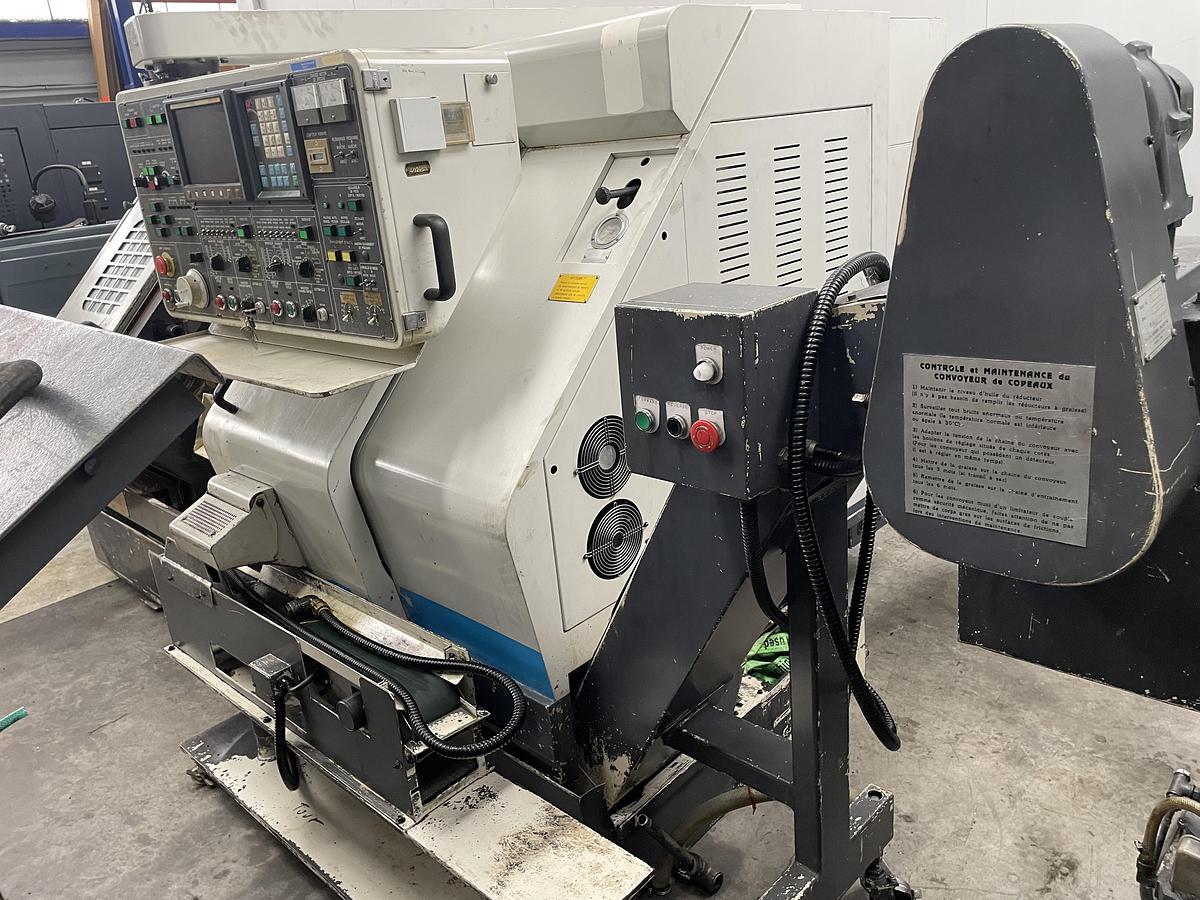

Nakamura-Tome TW 10 twin spindles twin turrets

CNC lathe twin spindles twin turrets with milling

Slant bed CNC lathe with live tooling

Make NAKAMURA TOME type TW 10

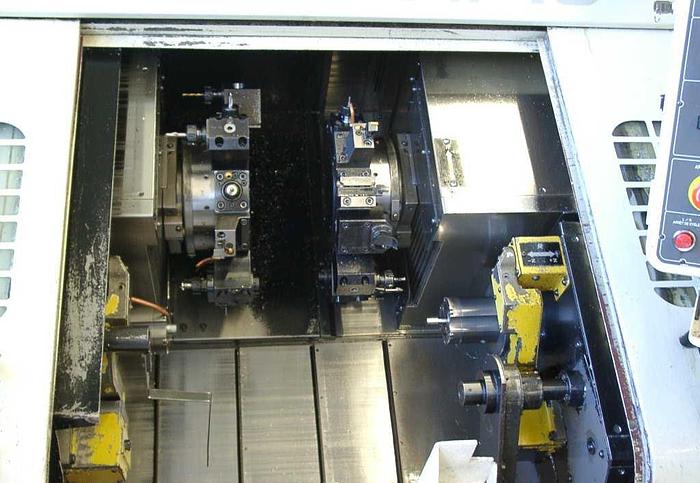

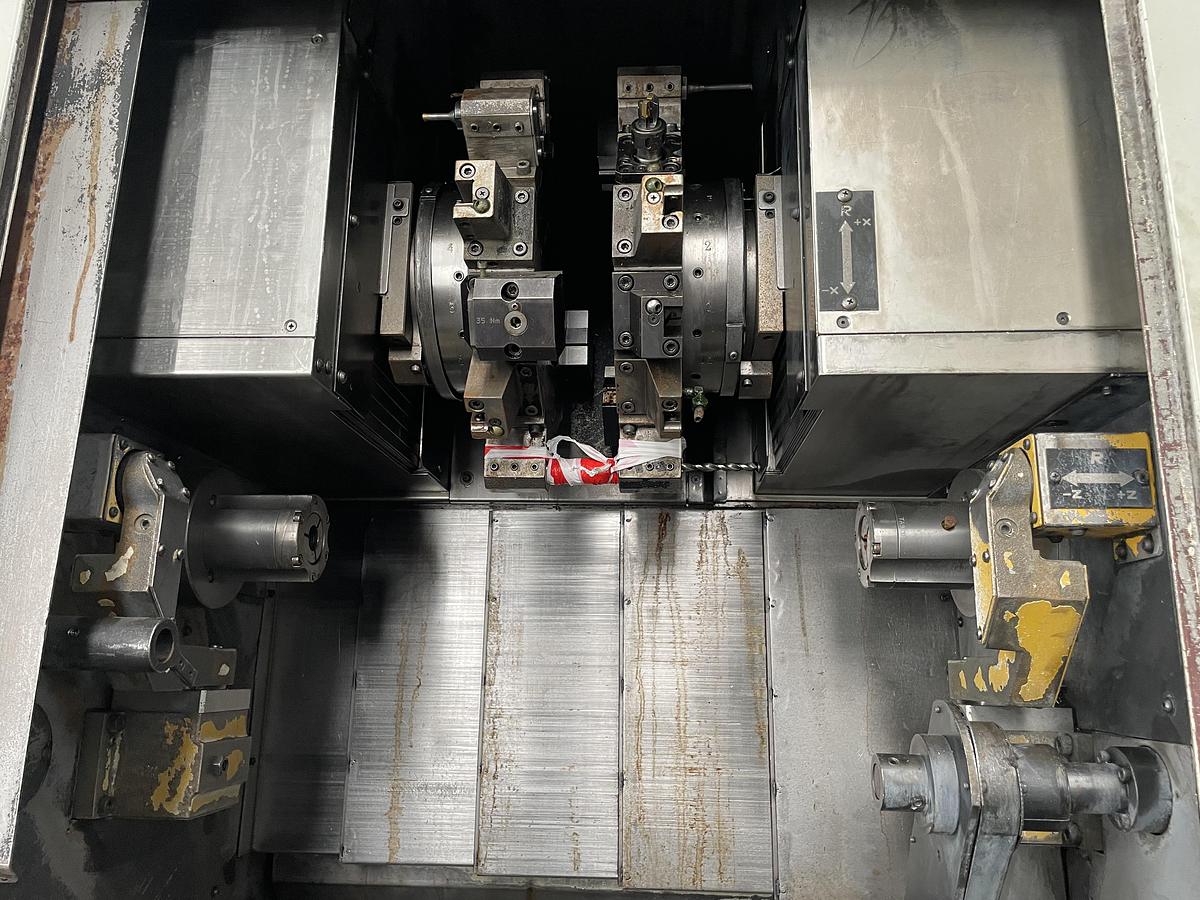

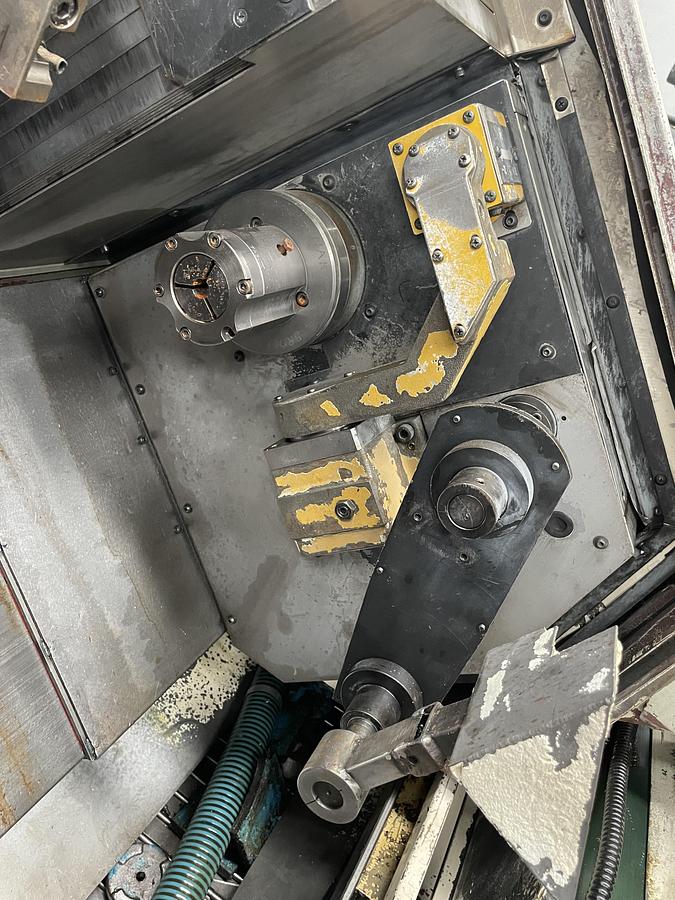

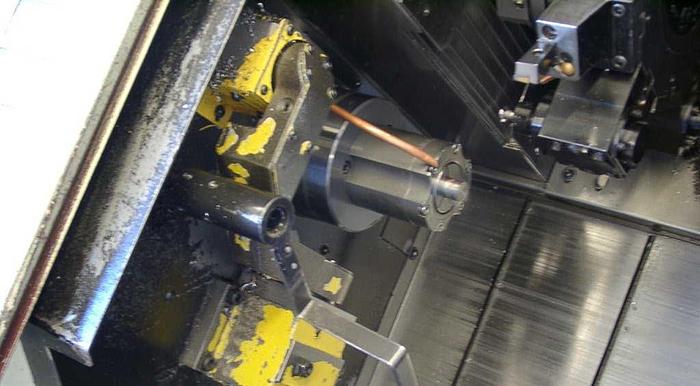

Subspindle, 2 turrets 12 positions

Year 1991 but in very good condition, comes from military

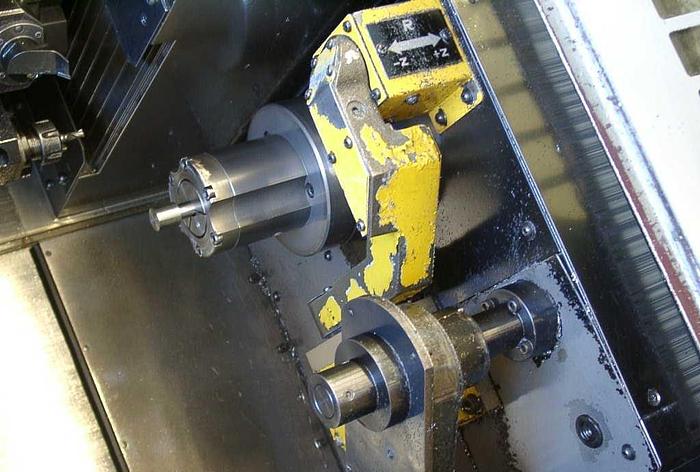

Tool probe

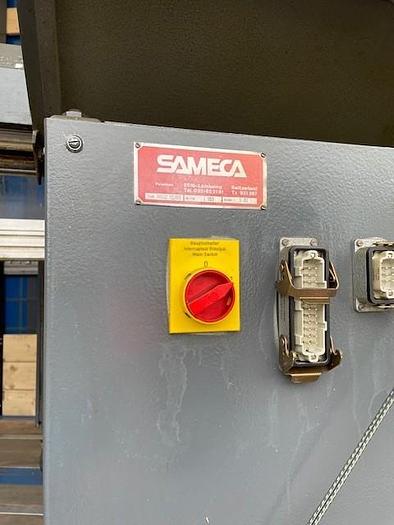

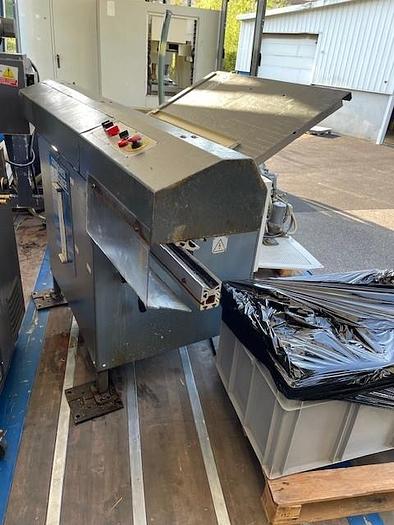

Bar feeder Sameca MUZ 12/65 x length 1850 mm

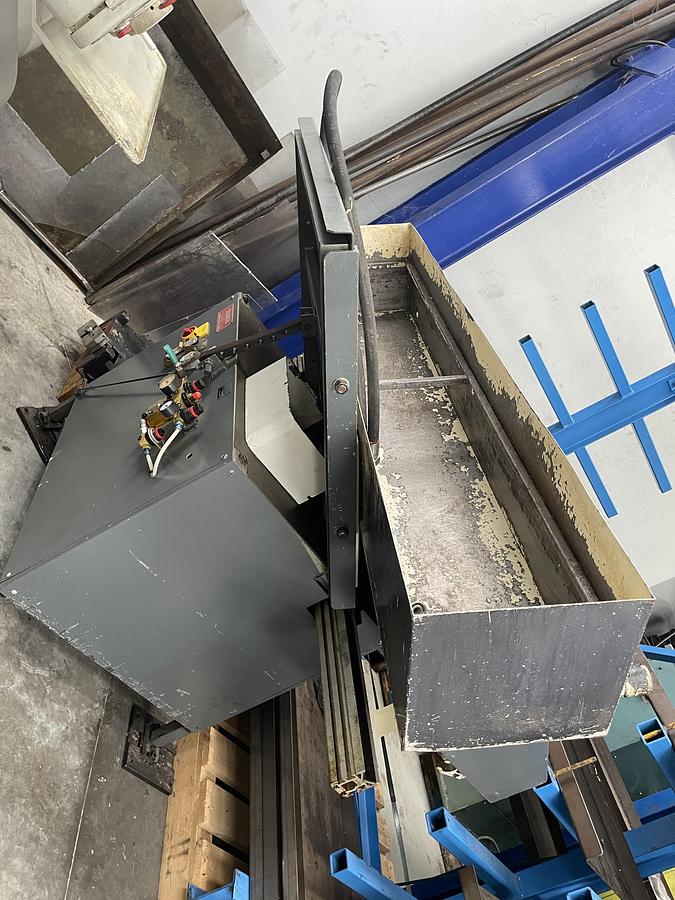

Chip conveyor

Machine weight 4400 kg

Spindle cylinder capacity 34 mm

Max. turning diameter 130 mm

Max. swing diameter over the telescopic guideways 180 mm

Max. turning length 160 mm

Distance between spindle dace and turret face max. 285 mm min. 85 mm

Max. distance between 2 spindles 765 mm

Main spindle motor 3,7/5,5 kW speeds 55 to 5500 RPM

Subspindle motor 2,2/3,7 kW speeds 55 to 5500 RPM

Spindle bore 47 mm and bore of the telescopic tube 35 mm (on both spindles)

Spindle height above floor 900 mm

X-axis 1 and 2 = 220 mm

Z axis 1 and 2 = 300 mm

Total main power required 37 kVA + bar feeder

Tour CN bi-broches bi-tourelles

Tour à banc incliné à commande numérique

4 axes avec fraisage (outils tournants)

Année 1991 mais en très bon état, provient du militaire

2 broches à pinces

Tourelles avec fraisage (outils motorisés)

Embarreur Sameca MUZ 12/65

Convoyeur à copeaux

Poids machine 4400 kg

Capacités des pinces en broche 34 mm

Diam maxi usinable 130 mm

Diam maxi admissible au dessus des protecteurs glissières 180 mm

Longueur de tournage maxi 160 mm

Distance entre le nez de broche et la face tourelle 285 mm min. 85 mm

Distance maxi entre 2 broches 765 mm

Broche principale 3,7/5,5 kW vitesse de rotation 55 à 5500 tr/min

Broche de reprise 2,2/3,7 kW vitesse 55 à 5500 tr/min

Alésage de broche 47 mm et alésage du tube télescopique 35 mm (sur les 2 broches)

Hauteur de pointe au-dessus du sol 900 mm

X 1 et 2 = 140 mm

Z 1 et 2 = 200 mm

Puissance totale requise 37 kVA + embarreur
