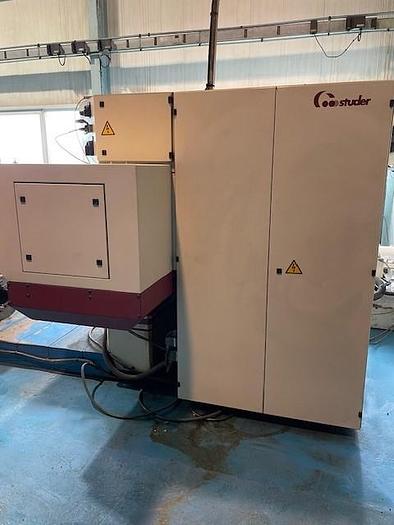

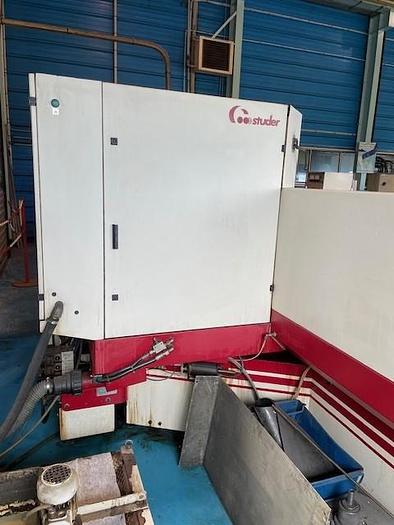

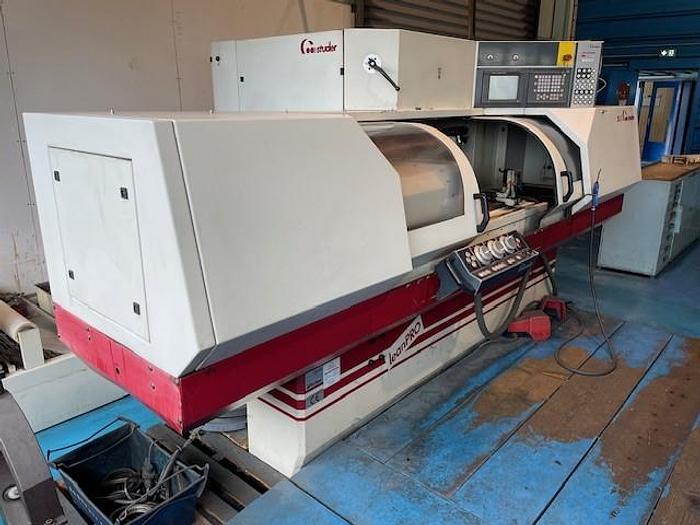

Studer S30 LeanPRO

Rectifieuse cylindrique universelle à CN entre pointes 1000 mm

Rectifieuse intérieure extérieure à commande numérique

Type S30 lean Pro (S30leanPRO)

Année 1999 livrée en 2000

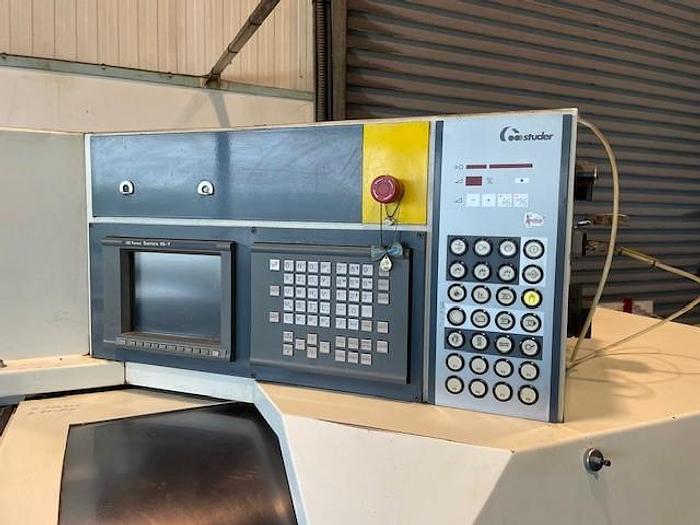

CN Fanuc 16 TB écran 8,4"

Hauteur de pointes 175 mm

Bâti en Granitan S103

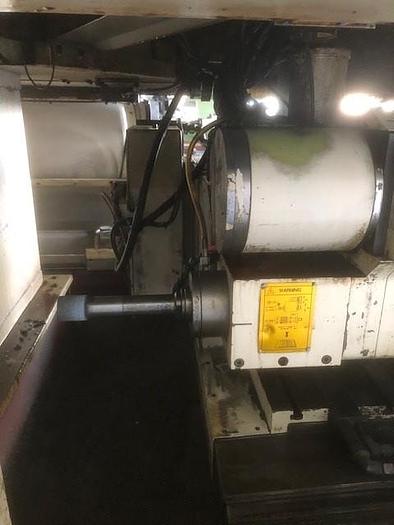

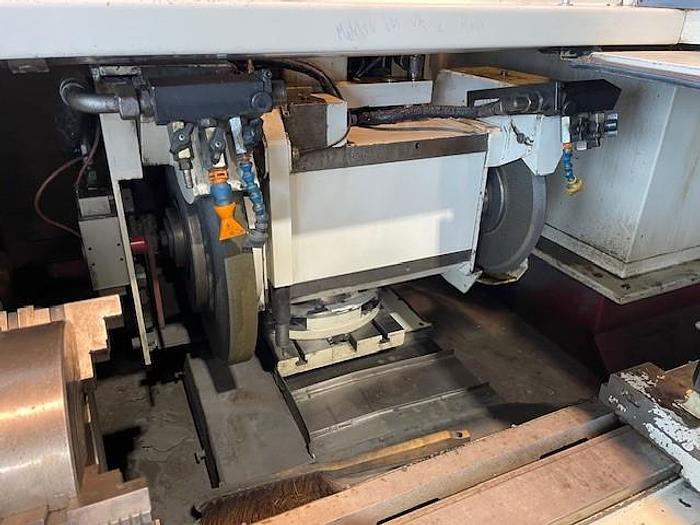

• Poupée porte-meule revolver U comprenant

entrainement 7,5 kW

orientation auto angle -15° à +195°

positionnement tous les 1°

Vitesse max. 50 m/s pour meule de gauche

• Poupée porte-pièce universelle

prise pour mandrin nez de broche diam 110 mm et cône inter ISO 50

passage de broche diam 50 mm

poids de la pièce entre pointes 150 kg

• Contre-poupée avec course 35 mm

dispositif de dressage avec cône intérieur CM 1 et porte diamant

diam du fourreau 50 mm

Cône intérieur CM 3

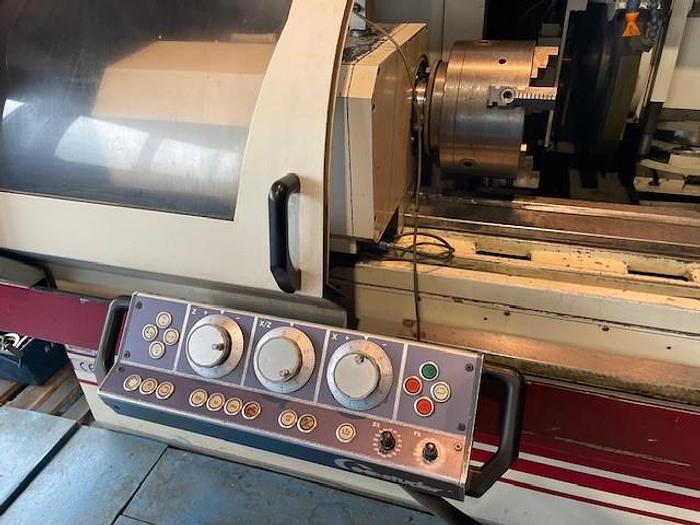

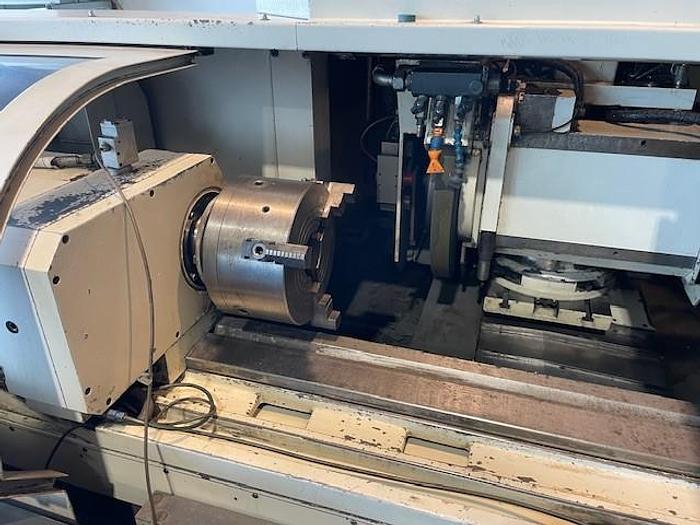

Mandrin 3 mors diam 250 mm

Dressage CNC par devant

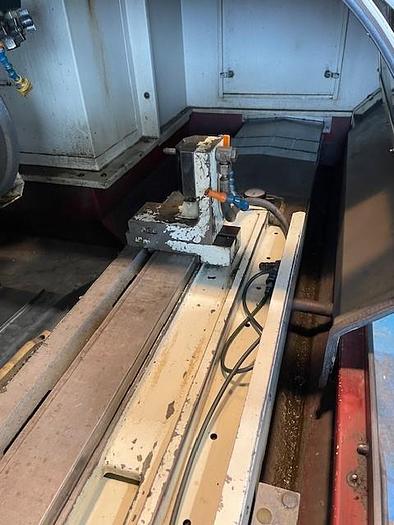

Coulisse longitudinale 1050 mm avec table orientable pour correction cylindricité

allégement de la table par coussin d'air avec atomiseur d'huile

Axe X déplacement 275 mm - vitesses d'avance 0,001 - 5000 mm/min

résolution 0,0001 mm

Axe Z déplacement 1050 mm - vitesses d'avance 0,001 - 10000 mm/min

résolution 0,0001 mm

400 V 50 Hz

Poids machine approx. 5,8 T
