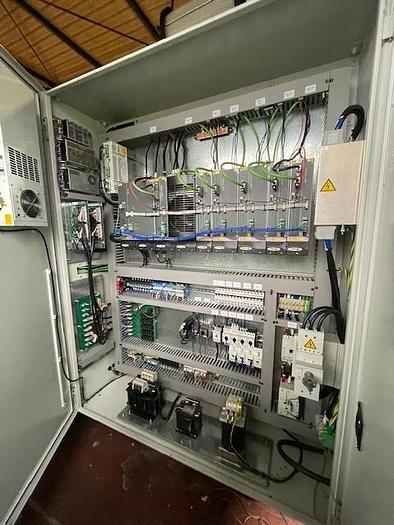

Top-Turn Jashico Machine Manufacture Co year 2017 CNC-S36XLCY

Tour CN 4 axes à banc incliné marque Top-Turn type CNC-S36 XL CY

Année 2017 mais 1ère mise en service en octobre 2022

CN Fagor 8065i-FL avec manivelle filaire

Axe C 0,001°

Axe Y +/- 55 mm

Distance entre pointes 2200 mm

Passage sur le banc 780 mm

Diamètre usinable 500 mm

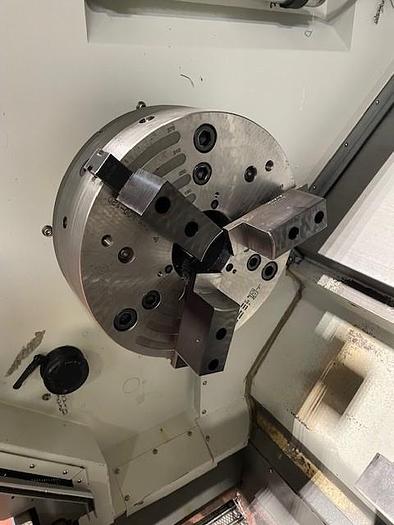

Mandrin Schunk diam 400 mm à 3 mors concentrique

Longueur de tournage maxi (axe Z) 2350 mm

Course maxi du chariot (axe X) 275 + 30 mm

Nez de broche A2-8

Alésage de broche 105 mm - capacité en barre diam 91 mm

Puissance moteur de broche 20/25 kW

Vitesse de rotation du broche 2500 tr/min

Tourelle motorisée revolver 12 postes Baruffaldi VDI 40

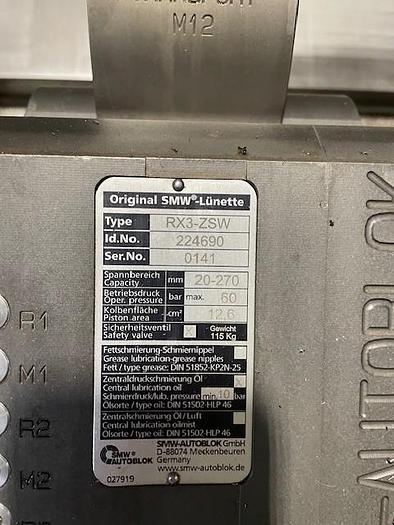

Lunette auto-centrante SMW-AUTOBLOK type RX3-ZSW diam 20 à 270 mm installée en avril 2023

Contrepointe CM5 avec plusieurs pointes tournantes Rohm

Plusieurs porte-outils motorisés (au moins 6) et de nombreux porte-outils classiques,

plusieurs jeux de mors durs et doux

Palpeur auto mesureur d'outil

Extracteur de brouillard d'huile Losma de 2022

Freins hydrauliques

Convoyeur à copeaux

Arrosage

Dimensions requises au sol (layout) 5050 x 2675 mm

Poids approximatif machine 8 T

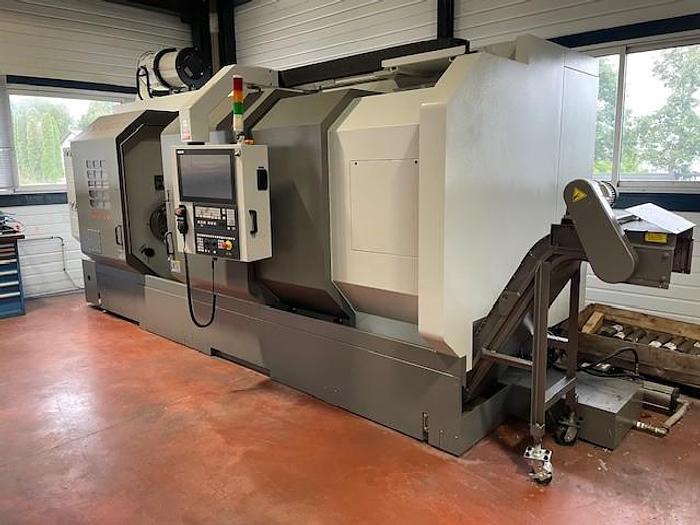

CNC slant bed Top-Turn type CNC-S36 XL CY

Year 2017 - 1st commissioning in October 2022

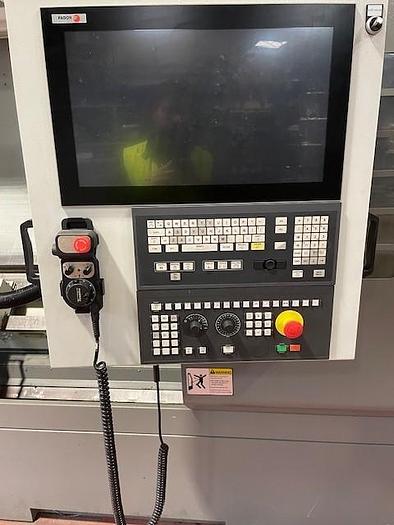

CNC Fagor 8065i-FL with cable hadwheel

C-axis 0,001°

Y-axis +/- 55 mm

Distance between centers 2200 mm

Max swing diameter over the bed 780 mm

Turning diameter 500 mm

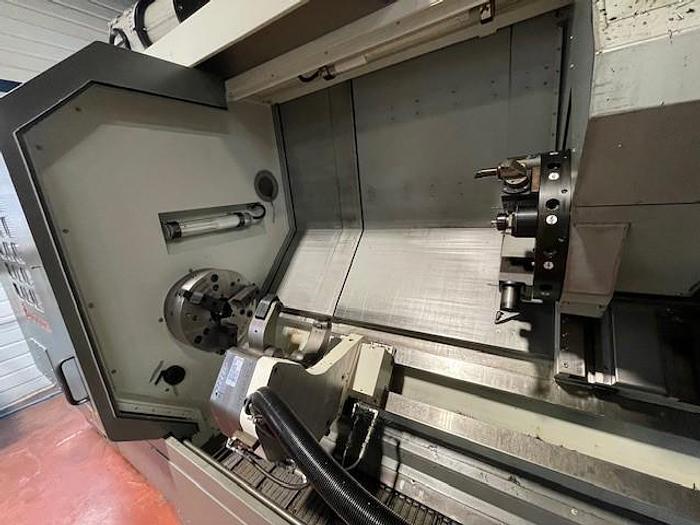

Schunk 3-jaw chuck diameter 400 mm

Max turning length (Z-axis) 2350 mm

Max travel of saddle/carriage (X-axis) 275 + 30 mm

Spindle noise A2-8

Spindle bore 105 mm - bar capacity 91 mm

Spindle power 20/25 kW

Spindle speeds max. 2500 RPM

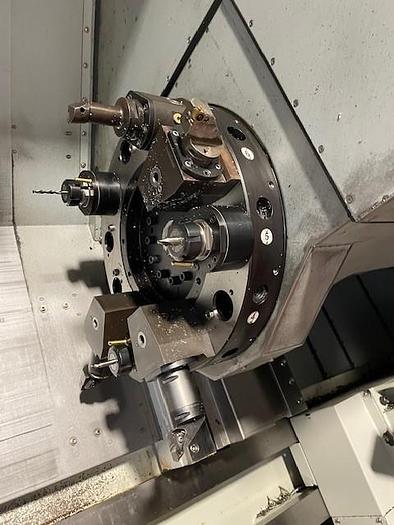

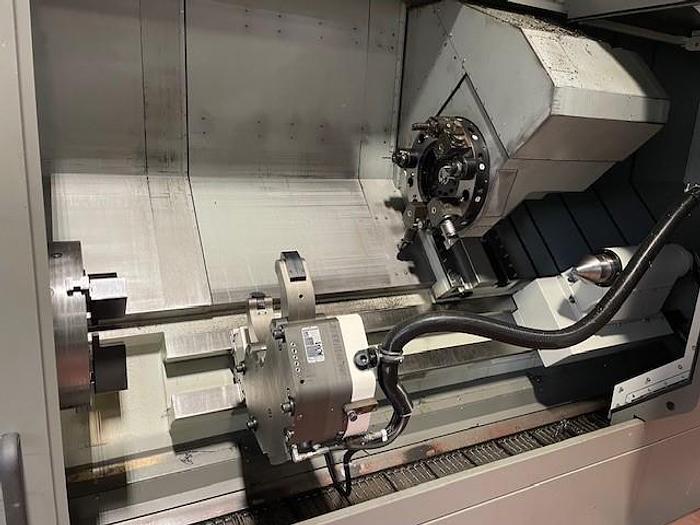

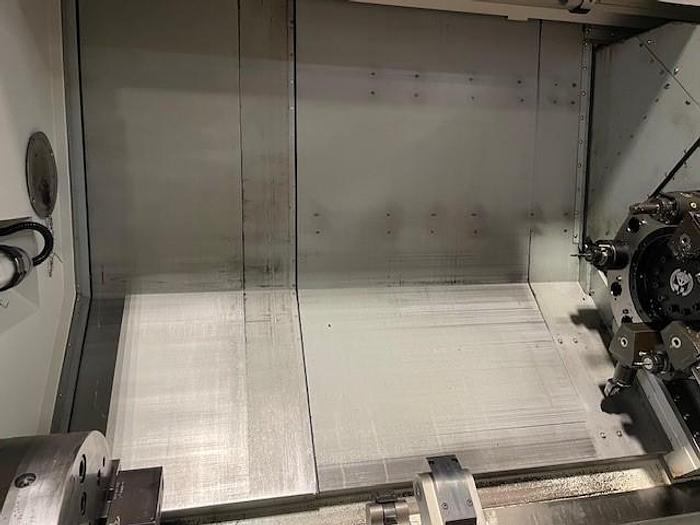

Motirized turret Baruffaldi 12 positions - revolver type - VDI 40

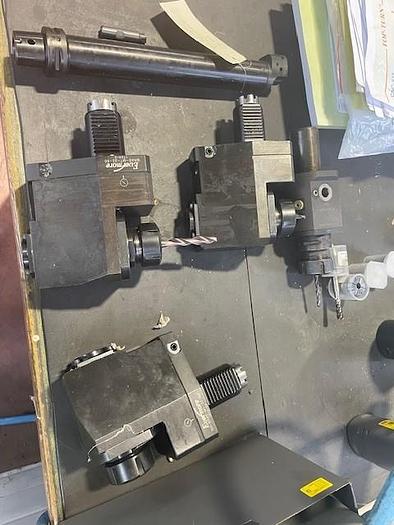

Driven tools - live milling - with at least 6 driven Tool holders

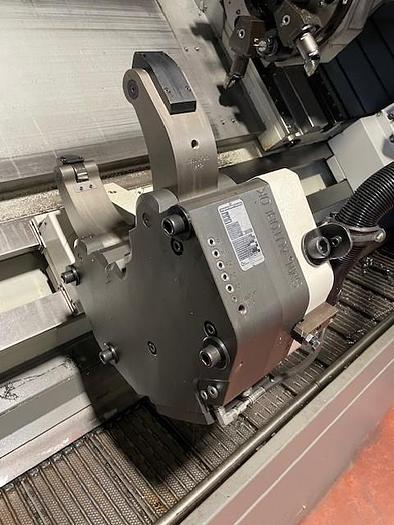

Automatic steady SMW-AUTOBLOK type RX3-ZSW diam 20 to 270 mm installed in April 2023

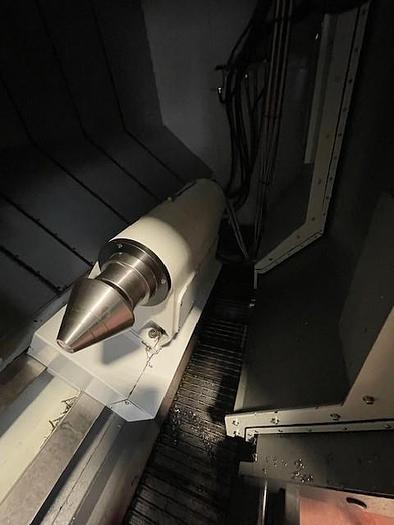

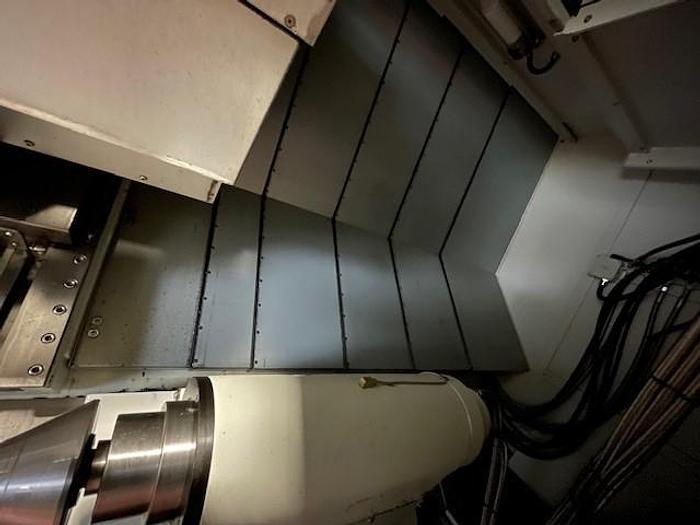

Tailstock MT5 with several Rohm live centers

Several tool holders motorized and many non-driven tool holders VDI, several pairs of jaws, tooling including

Automatic part probe (arm type) working

condition to be checked

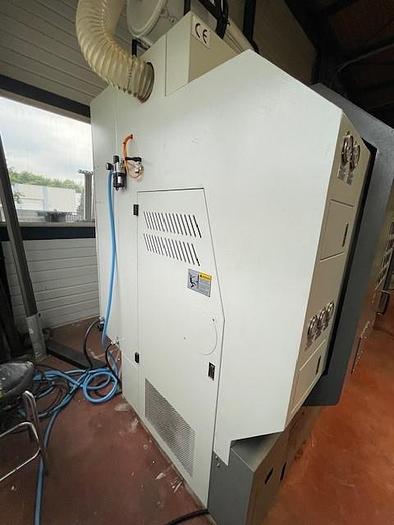

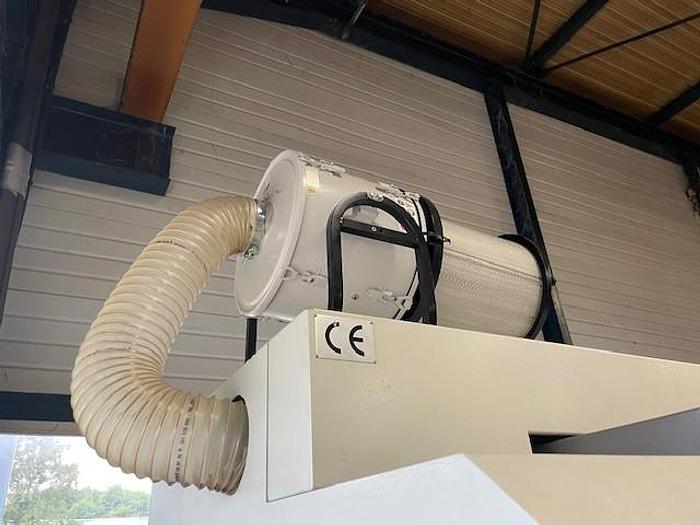

Oil mist filter Losma installed in 2022

Hydraulic brakes

Chip conveyor

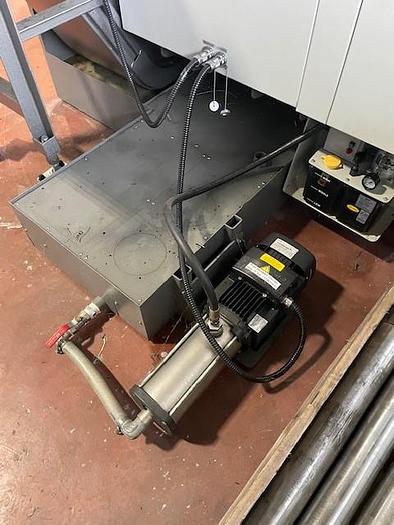

Coolant

Floor space required (layout) 5050 x 2675 mm

Approx. machine weight 8 T
