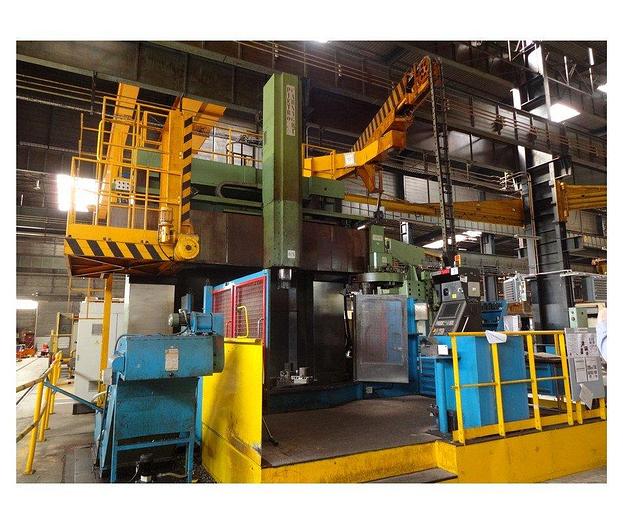

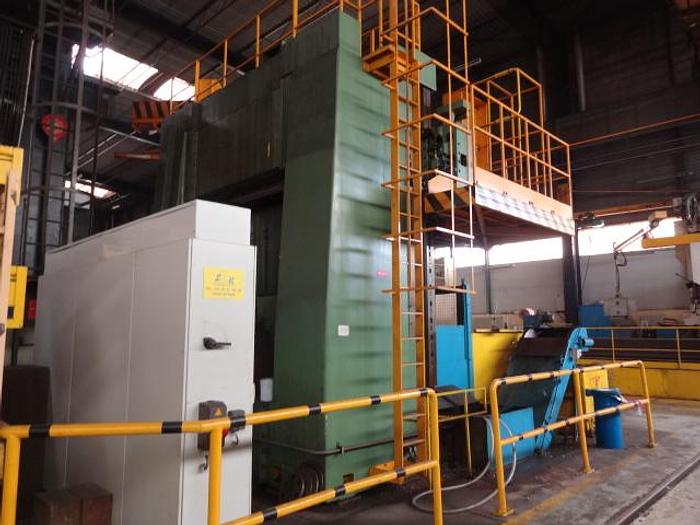

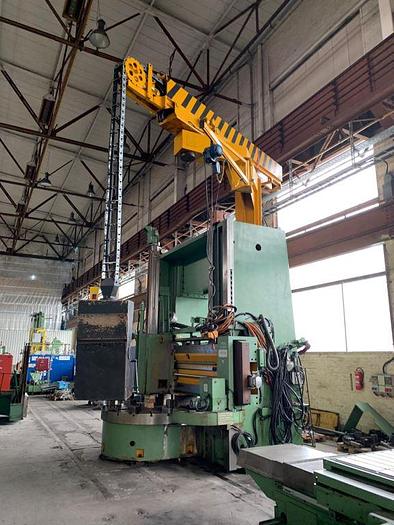

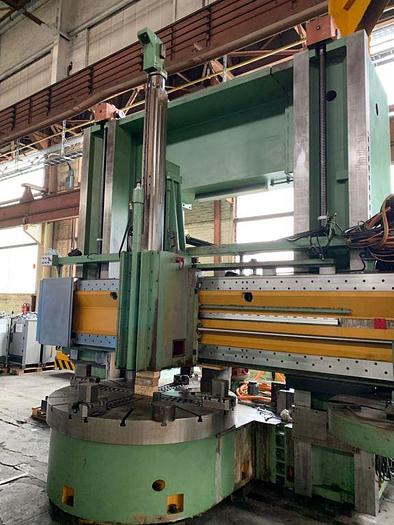

Tour vertical CN Pietro CARNAGHI AC 20

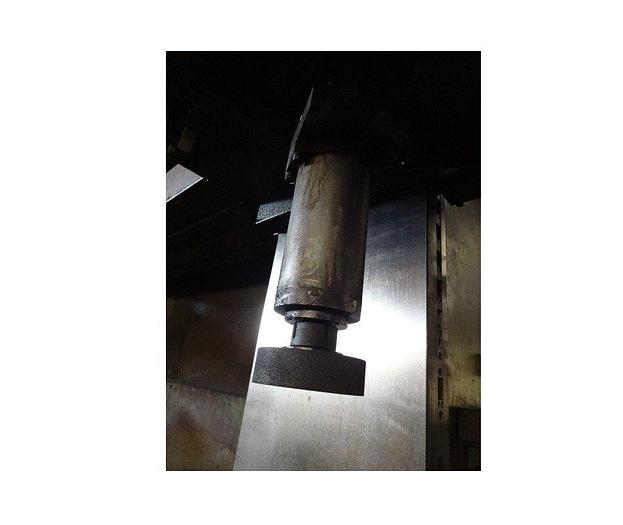

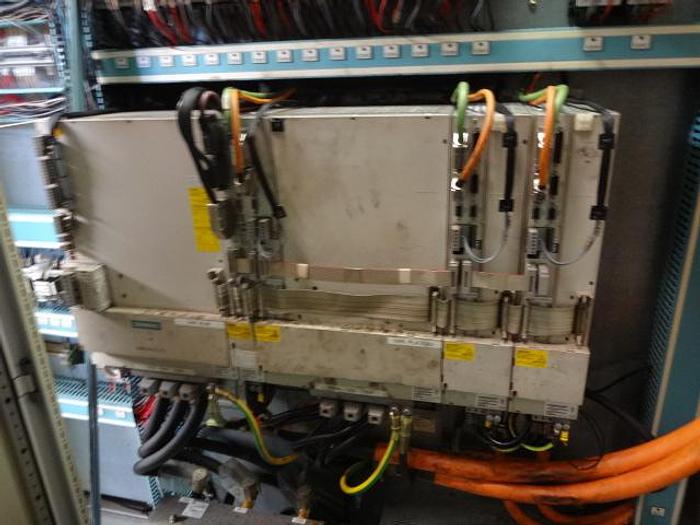

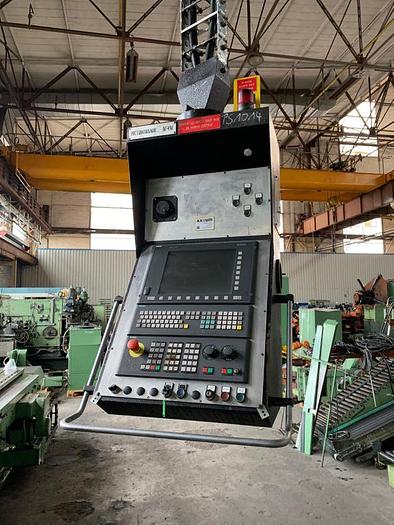

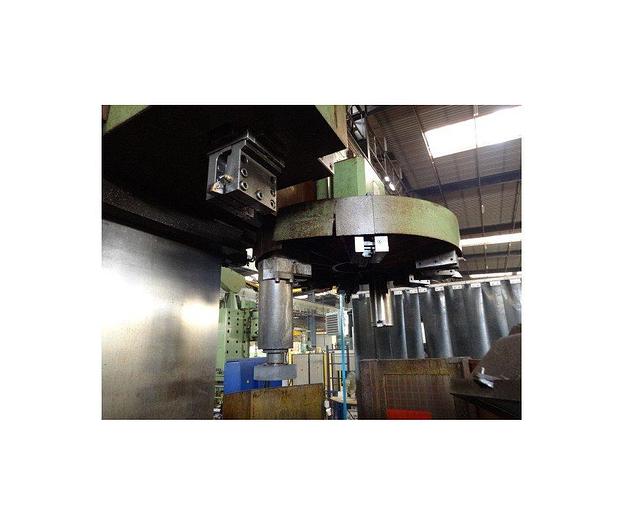

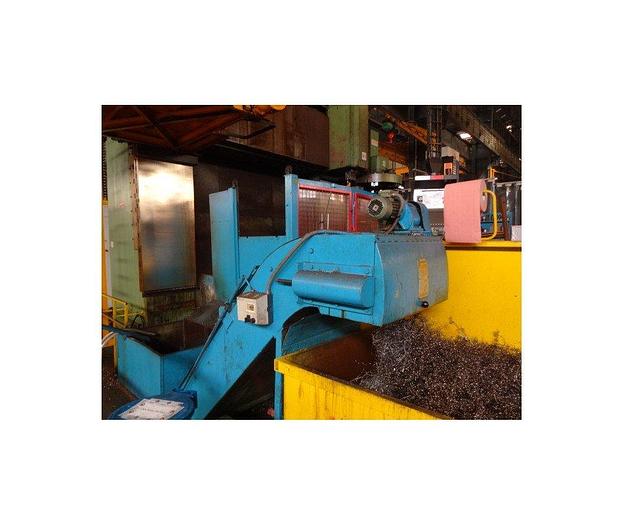

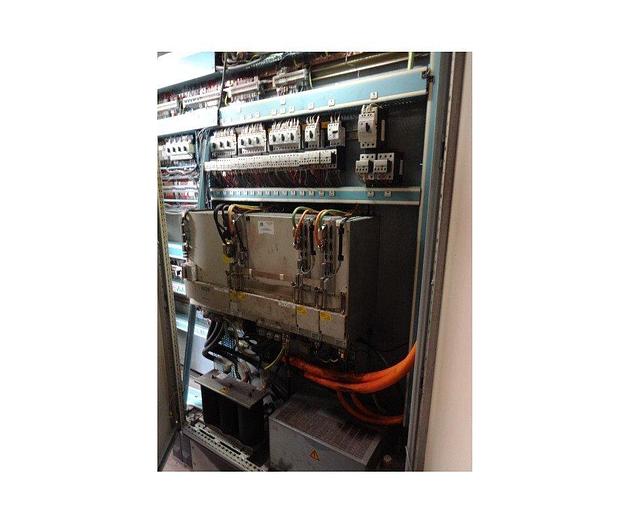

Rétrofitté récemment en Siemens 840D Type AC 20CNCS Plateau 4 mors manuel diam 2000 mm Diam maxi admissible 3000 mm – diam maxi usinable 3000 mm Hauteur usinable 2500 mm Hauteur sous traverse : de 550 à 2750 mm (sur 11 pos. de 110 mm) Course verticale du coulant Z = 1750 mm Course horizontale du coulant X = 1525 mm Course maxi au-delà du centre / axe coulant : 75 mm Puissance moteur de broche 74 kW – vitesse de rotation plateau 2 à 162 tr/min Changeur auto d’outils 12 pos. + magasin de stockage porte-outils Alésage mini usinable avec coulant diam 280 Dispositif de rectification vitesse 3000 tr/min, diam meule 250 mm Convoyeur à copeaux et cartérisation, nombreux porte-outils

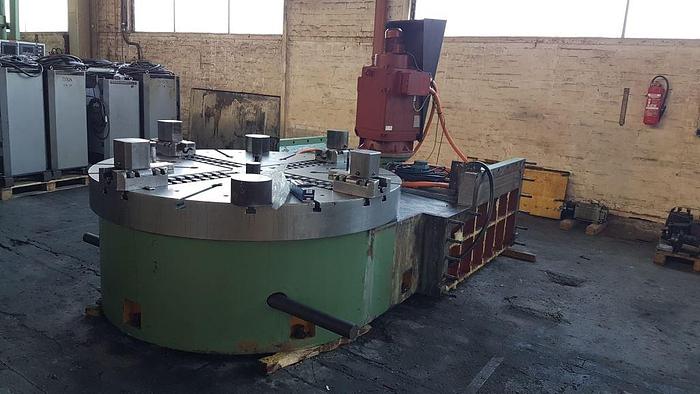

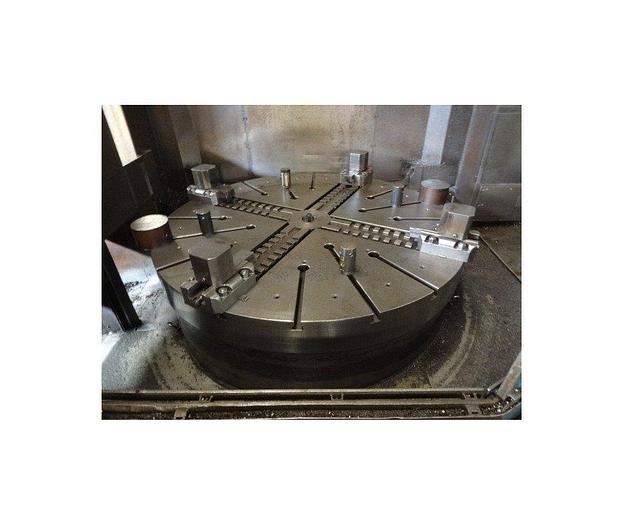

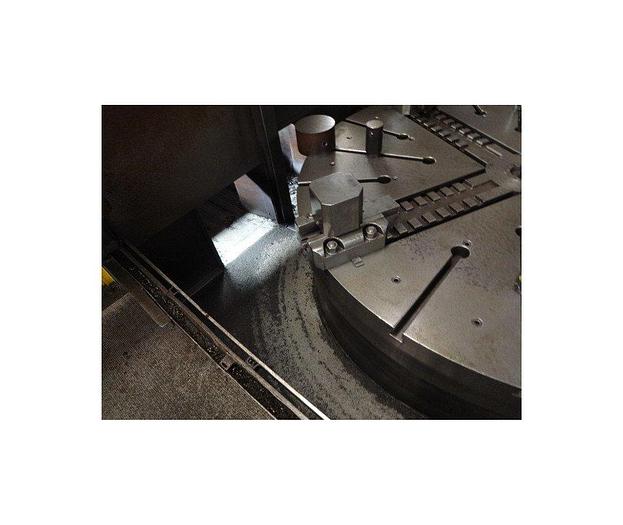

Type AC 20 CNC 4-Jaw manual chuck diam 2000 mm

Max load admitted 25 T

Max admitted dia. 3000 mm

Max turning dia. 3000 mm

Max turning height 2500 mm

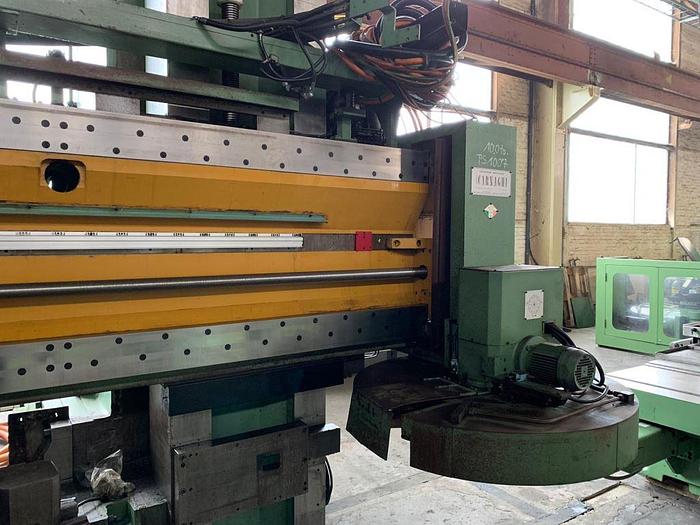

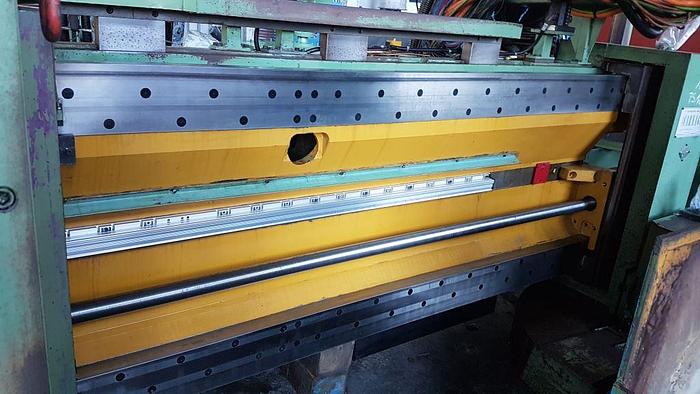

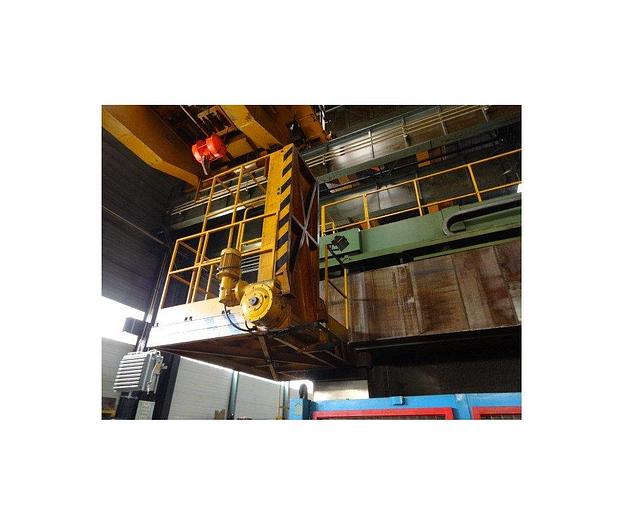

Height under rail : 550 to 2750 mm (rail travel 11 pos. of 110 mm)

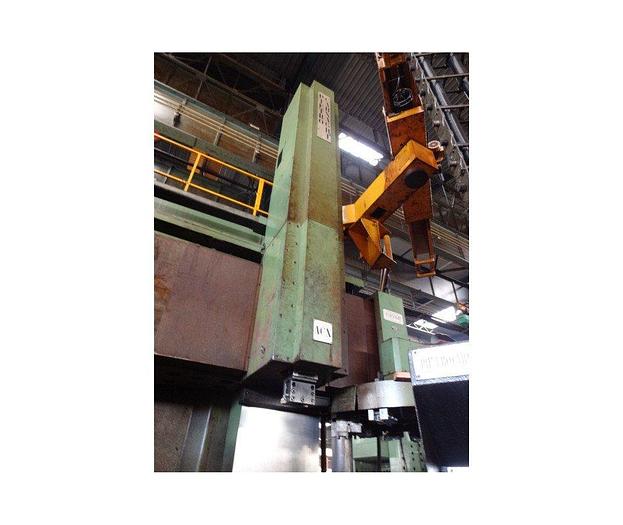

Z-axis (vertical travel of the ram) = 1750 mm

X-axis (horizontal travel of the ram) = 1525 mm

Max travel beyond centre/axis ram : 75 mm
