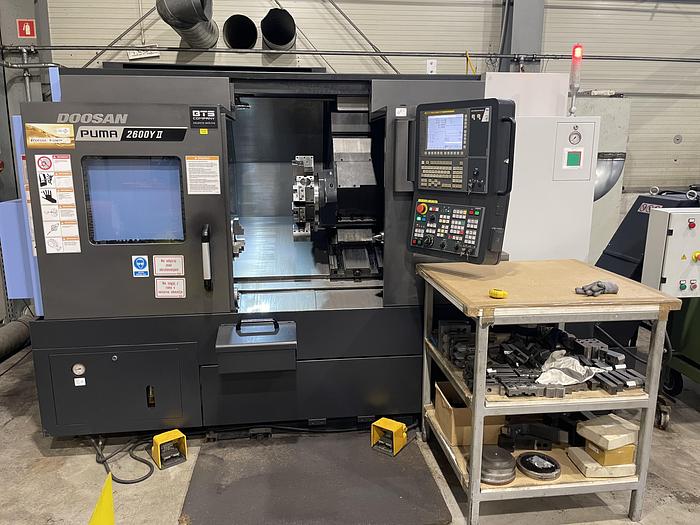

DOOSAN Puma 2600 Y II

Tour CN 4 axes DOOSAN PUMA 2600 Y II

Tour à commande numérique à banc incliné Doosan avec fraisage et axe Y

Année 2018

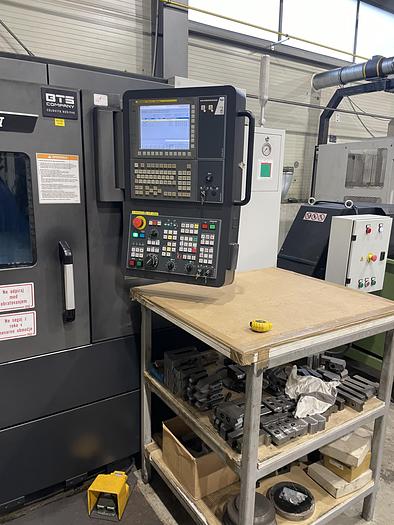

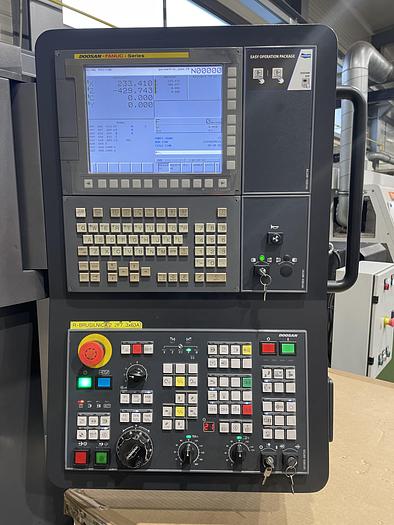

CN Fanuc i Series

Diam maxi de tournage 376 mm

Longueur de tournage maxi 760 mm (distance entre pointes 830 mm)

Diam maxi usinable au-dessus du coulisseau 630 mm

Course X = 260 mm

Course Y = 105 mm (+/-52,5 mm)

Course Z = 830 mm

Mandrin hydraulique 3 mors diam 210 mm

Distance entre-pointes 830 mm

Capacité de barre 82 mm - alésage de broche 91 mm

Vitesse de rotation de broche maxi 4000 tr/min

Puissance du moteur de broche 22 / 29,5 kW

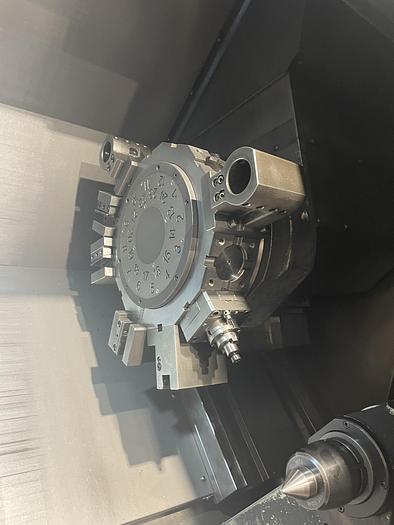

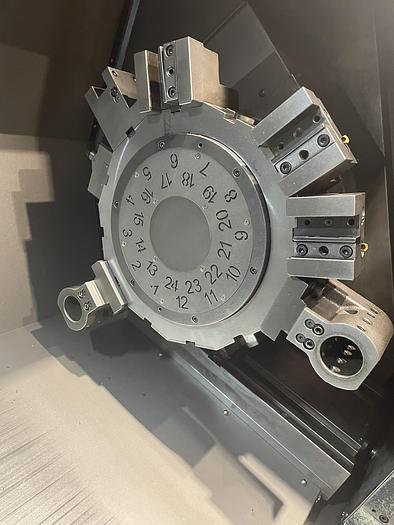

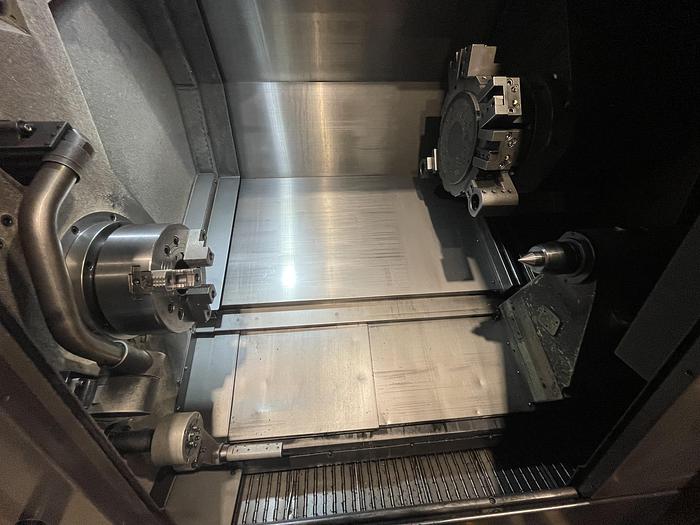

Tourelle auto 12 positions avec fraisage percage par outils motorisés

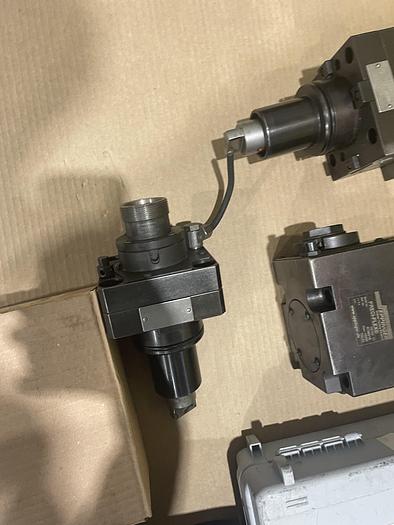

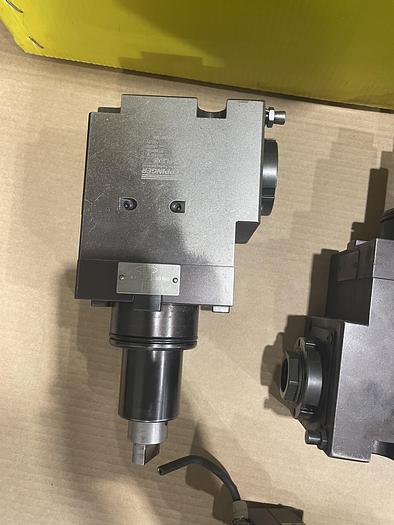

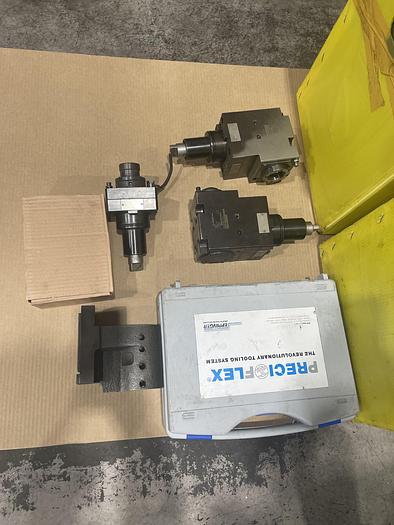

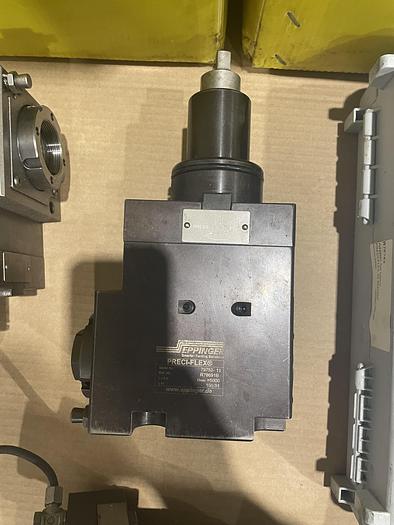

Inclus 4 porte-outils motorisés et 3 porte-outils classiques

Puissance outil rotatif 7,5 kW et rotation 5000 tr/min

Rapides axe X et Z de 30 m/min

Rapides axe Y de 10 ou 24 m/min

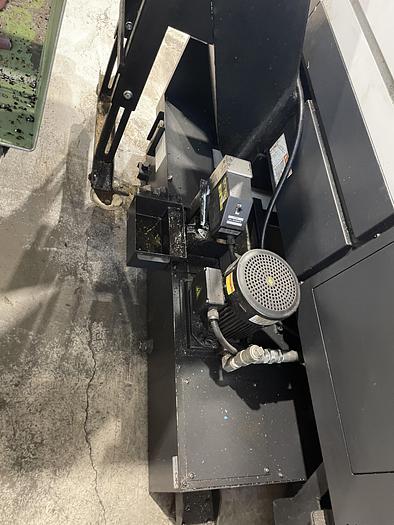

Arrosage par le centre HP

Palpeur d'outils Renishaw RP3 (bras de palpage)

Temps de coupe 2697 heures le 15/11/2024

Convoyeur à copeaux

CNC lathe 4 axis DOOSAN PUMA 2600 Y II

CNC slant bed lathe with live tooling (milling by driven tools) and C axis and Y axis

Year 2018

CN Fanuc i Series

Max. turning diameter 376 mm

Max. diameter over the saddle 630 mm

Turning length 760 mm

Distance between centers 830 mm

Spindle speeds 4000 RPM

Bar capacity 81 mm (spindle bore 91 mm)

3-jaw hydraulic Chuck

Main motor power 24/29,5 kW

Automatic turret 12 positions with milling drilling by driven tools (live tooling)

Including 4 driven tools and 3 standard tool holders

Driven tools power 7,5 kW and speeds 5000 RPM

Rapids on X and Z : 30 m/min

Rapids on Y : 10 or 24 m/min

Through Spindle coolant with high pressure

Tool probe Renishaw RP3

Cutting time 2697 hours on the 15.11.2024

Chip conveyor
