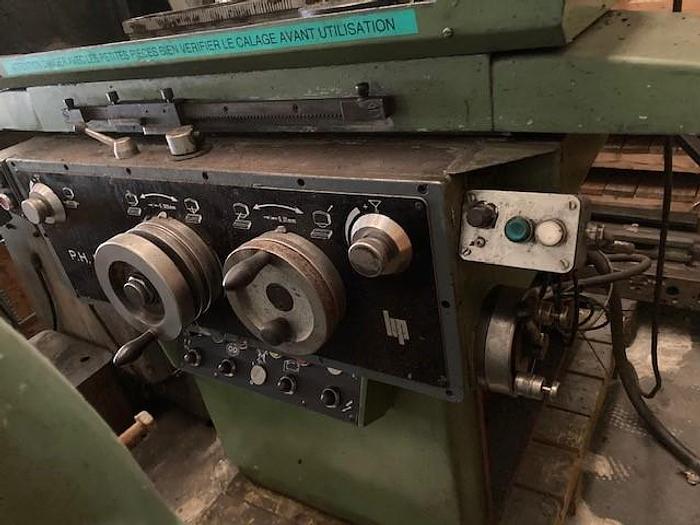

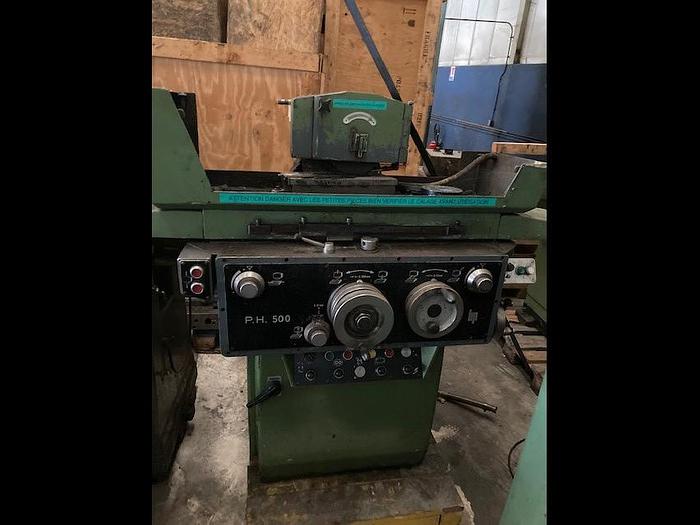

Rectifieuse plane LIP type PH 500

Longueur de la table 500 mm

Largeur de la table 220 mm

Longueur de rectification 550 mm

Largeur de rectification 225 mm

Hauteur de rectification 200 mm

Dimensions du plateau magnétique 350 x 150 mm

Exécution: hydraulique à cycle automatique

Distance max. entre table et nez de broche 325 mm

Course longitudinale (axe-X) 500 mm

Transversal (axe-Z) 250 mm

Course verticale (axe-Y) 300 mm

Avance transversale automatique: de 0 m/min à 2.5 m/min

Vitesse de la table: de 0 m/minà 25 m/min

Course verticale automatique: de 0.005 mm à 0.05 mm

Avance rapide verticale 0.23 m/min

Diamètre de la meule 250 mm

Largeur de la meule 25 mm

Diamètre intérieure 76.2 mm

Vitesses de la meule: à 2100 t/min

Branchement 50 Hz 3x 380 Volt

Moteur de broche 3 kW

Poids de la machine env. 1400 kg
